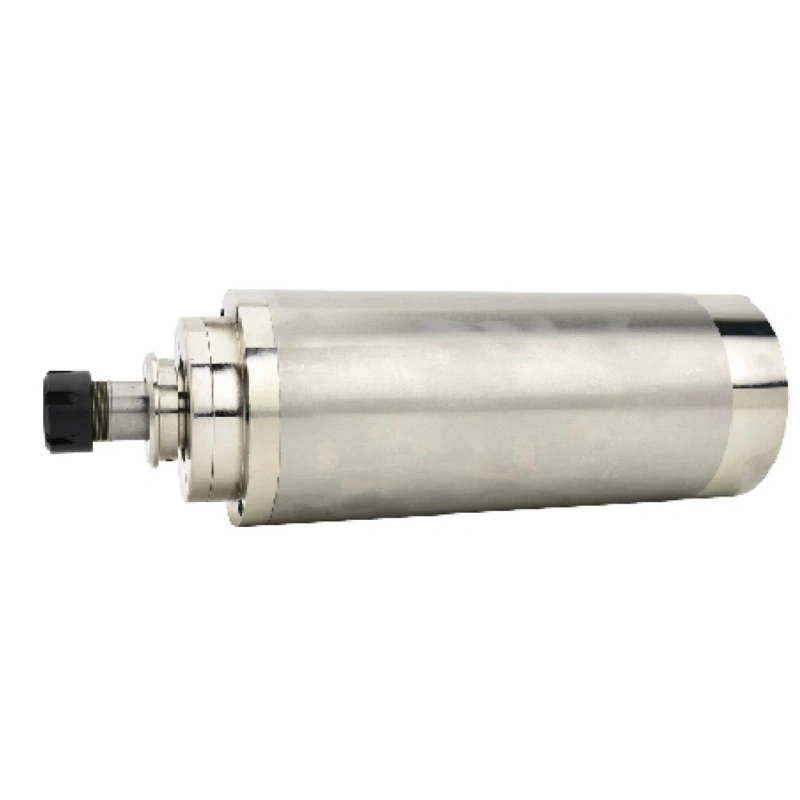

Шпиндель с жидкостным охлаждением JKONGMOTOR 125 4.5кВт ER25 220В

Шпиндель 4.5 кВт с жидкостным охлаждением предназначенный для высокопроизводительного сверления, фрезерования, гравирования. Применяется на портальных фрезерных станках, деревообрабатывающих центрах, однако может использоваться и в других областях. Установка инструмента осуществляется ручным способом, с помощью соответствующего цангового зажима, что позволяет использовать шпиндель в станках разной сложности для обработки материалов. Процесс охлаждения шпинделя осуществляется за счет циркуляции охлаждающей жидкости, что тем самим позволяет добиться оптимального температурного режима радиально-упорных подшипников и обеспечить длительный срок эксплуатации. Для управления работой двигателем шпинделя необходимо использовать преобразователь частоты (инвертор). Подключения шпинделя к преобразователю частоты осуществляется с помощью разъема.

Примечание:

Новый шпиндель или шпиндель, который не используется в течение длительного времени необходимо запускать медленно. Сначала запускать шпиндель в течение получаса, на 25% от максимальной скорости, а затем увеличить на 15 минут до 50% от максимальной скорости. И только потом увеличить скорость до максимальной. Во время всего рабочего процесса необходимо проверять температуру шпинделя, если шпиндель будет становиться горячим - остановите работу.

Преимущества и недостатки шпинделя с водяным охлаждением:

По мощности в сравнении с воздушными, шпиндели с жидкостным охлаждением имеют ощутимо меньшую стоимость. Размеры шпинделя боле компактны. Шпиндель работает с низким уровнем шума, при условии, что режущий инструмент сам не производит сильного шума. Цилиндрическая форма шпинделя и крепление хомутом позволяет легко регулировать высоту шпинделя, и расширить возможности станка при работе с длинными фрезами и высокими заготовками. К недостаткам можно отнести то, что у шпинделя с водяным охлаждением есть опасность появления коррозии внутри рубашки, это может вызвать попадания охлаждающей жидкости внутрь обмоток шпинделя с последующим выходом из строя. Для полноценной работы шпинделя жидкостным охлаждением требуется дополнительное оборудование для охлаждения: насос, радиатор, трубки и расширительный бачок.

Полезная информация!

Чтобы ваш шпиндель долго прослужил и не возникало проблем с обмотками из-за коррозии, ни в коем случаи не используйте для охлаждения обыкновенную воду. Используйте подходящий насос для прокачки охлаждающей жидкости, так как частой ошибкой является использование насоса, который не рассчитан на длительную работу или негерметического насоса, где плохо защищены электрические соединения. Рекомендуется использовать трубки достаточной жесткости, чтобы избежать перегибов, некоторые виды трубок могут терять форму при температуре выше 40?С

Важно!
Прежде, чем подсоединить шпиндель к частотнику, необходимо произвести настройку инвертора. В противном случае есть риск выходу из строя обоих комплектующих (для того, чтобы сгорел шпиндель, достаточно 30 сек.).

Минимальная рекомендуемая скорость вращения шпинделя составляет 6000 об/мин. Использование более низких скоростей может привести к перегреву шпинделя и как следствие его выход из строя. Температура подшипниковой опоры не должна превышать 65-66°С.

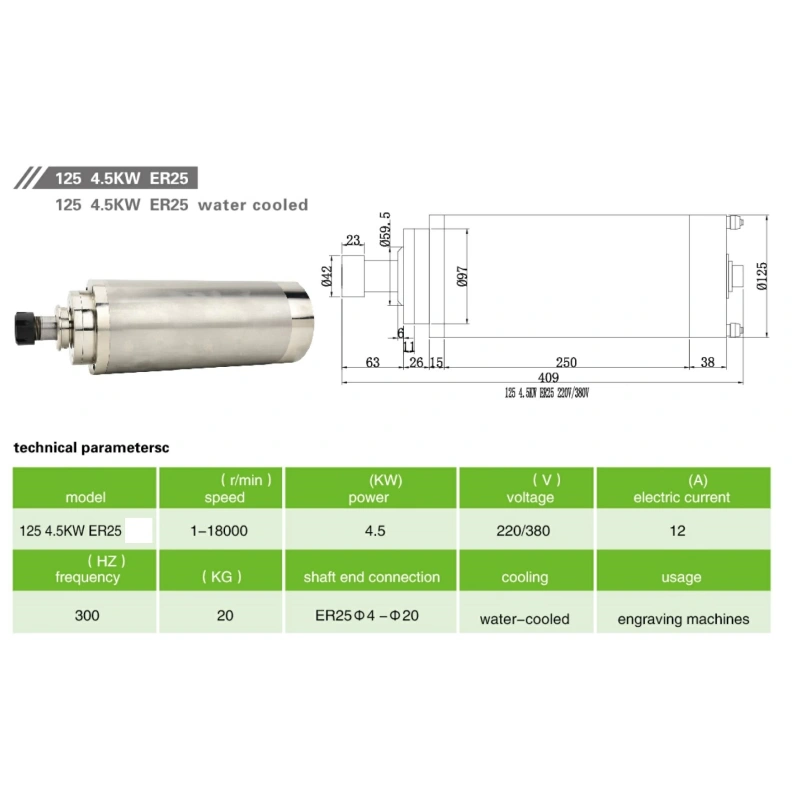

Технические характеристики

• Мощность: 4.5 кВт;
• Напряжение: 220 В;
• Ток: 20А;
• Частота: 300Hz;
• Цанга: ER25;
• Охлаждение: жидкостное;
• Скорость: 18000 R/мин;
• Вес: 20 кг.

Комплектация

• Шпиндель с жидкостным охлаждением JKONGMOTOR 125 4.5кВт ER25 220В x1 шт
