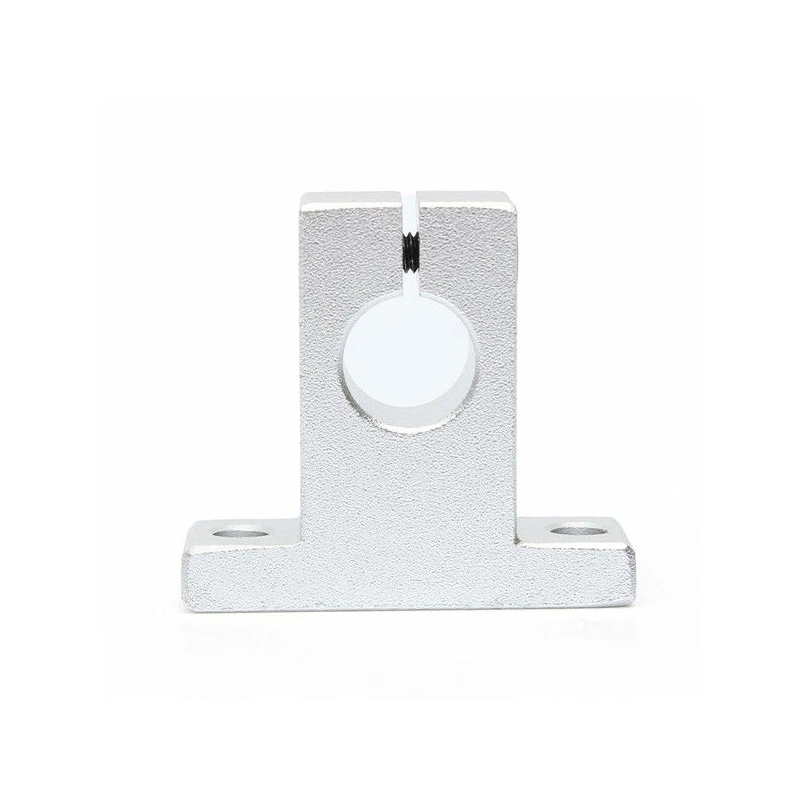

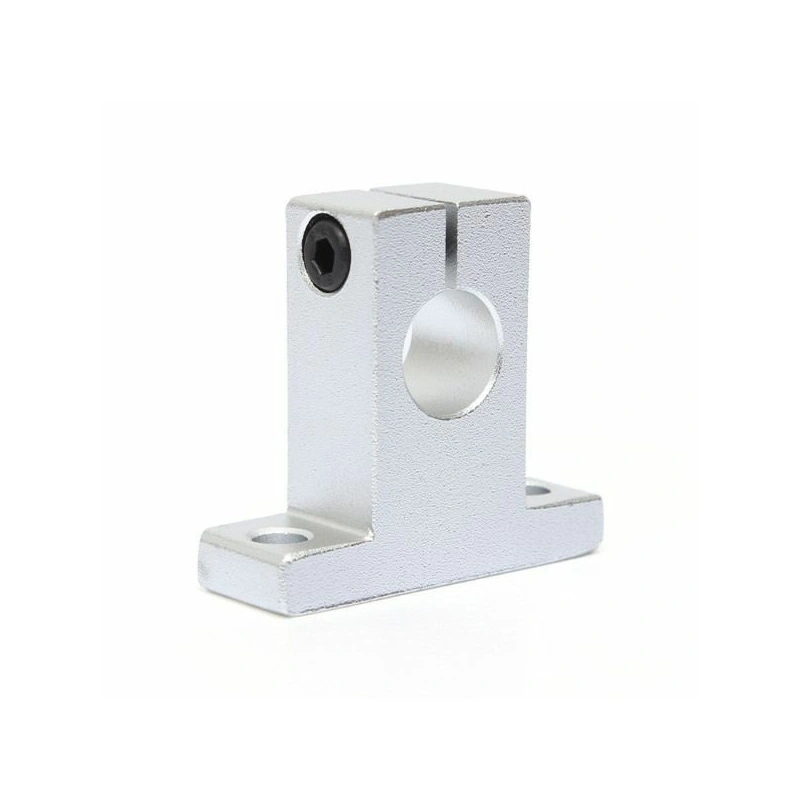

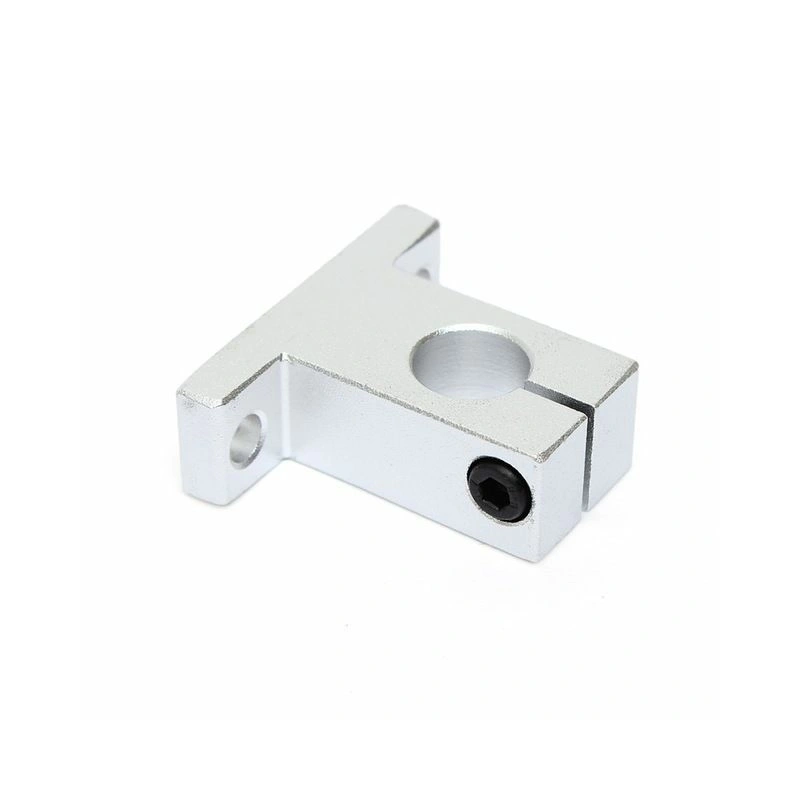

Держатель вала SH8
Легкий дюралюминиевый держатель вала SH8 (или SK8) подходит для полированных валов диаметром 8 мм, который предназначен для создания автоматизированных систем и станков ЧПУ различной сложности. Так же его можно использовать при проектировании и конструировании 3D-принтеров. Держатель полированного вала SK8 необходим для жесткой и надежной фиксации направляющих 8 мм, по которой движется каретка. Обеспечив требуемую жесткость можно гарантировать высокую точность при перемещении каретки, а так же использование опор позволит избавиться от нежелательных вибраций. Держатель SH8 имеет простые и надежные крепления, через которые он фиксируется параллельно опорной плоскости. Фиксация вала производится с помощью зажимного винта в верхней части держателя.
При создании станков с ЧПУ, 3Д принтеров и других установок могут использоваться полированные направляющие различного диаметра. В соответствие с этим производители выпускают широкий ассортимент держателей с посадочным отверстием определенного диаметра. Все держатели имеют доступную цену и отличаются великолепными прочностными характеристиками.
Технические характеристики SH8 (SK8)
Держатель вала SH8 имеет следующие технические характеристики:
- Материал – сплав алюминия;
- Внутренний диаметр – 8 мм;
- Размеры зажимного болта – М4;
- Диаметр монтажных отверстий – 5.5 мм;
- Вес – 24 г.
Модель
D
S
W
B
C
E
H
h
T
J
m(кг)
SH8
8
5,5
42
14
32
18
32,8
20
6
M4
0,024
SH10
10
5,5
42
14
32
18
32,8
20
6
M4
0,024
SH12
12
5,5
42
14
32
20
37,5
23
6
M4
0,030
SH16
16
5,5
48
16
38
25
44
27
8
M4
0,040
SH20
20
6,6
60
20
45
30
51
31
10
M5
0,070
SH25
25
6,6
70
24
56
38
60
35
12
M6
0,130
SH30
30
9
84
28
64
44
70
42
12
M6
0,180
SH35
35
11
98
32
74
50
82
50
15
M8
0,270
SH40
40
11
114
36
90
60
96
60
15
M8
0,420
Единицы измерения: мм
3D-модель SH8 для проектирования
Если вы не хотите с нуля проектировать держатель вала SH8, то можем посоветовать сайт с большой базой уже готовых 3Д моделей, вот несколько ссылок на данную модель:
- https://grabcad.com/library/sk-series-shaft-holder-sk3-sk60-1
- https://grabcad.com/library/shaft-support-sk-1
Комплектация
- Держатель вала серии SH8 х1 шт
