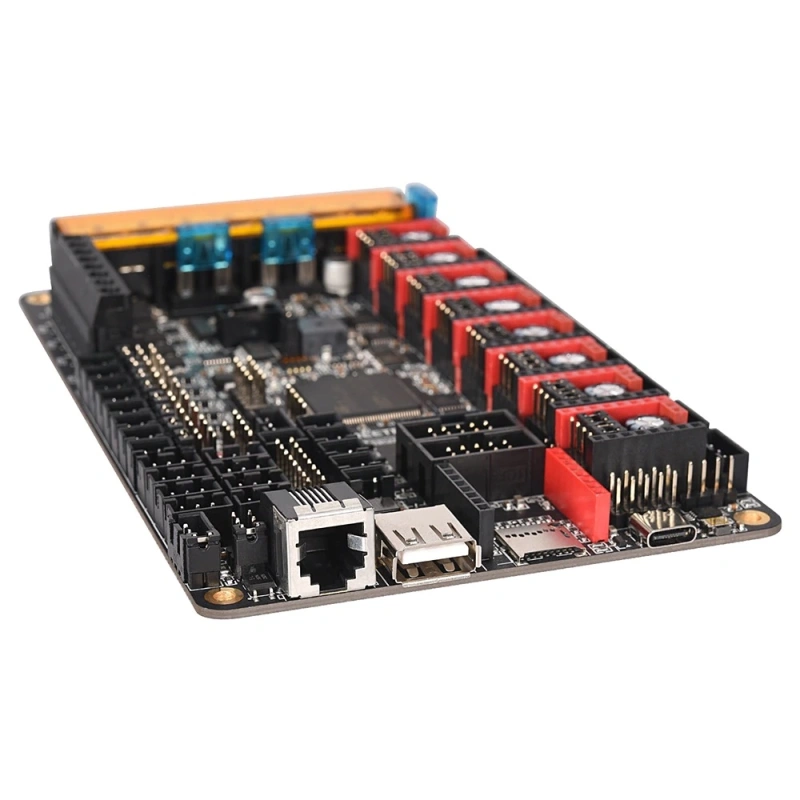

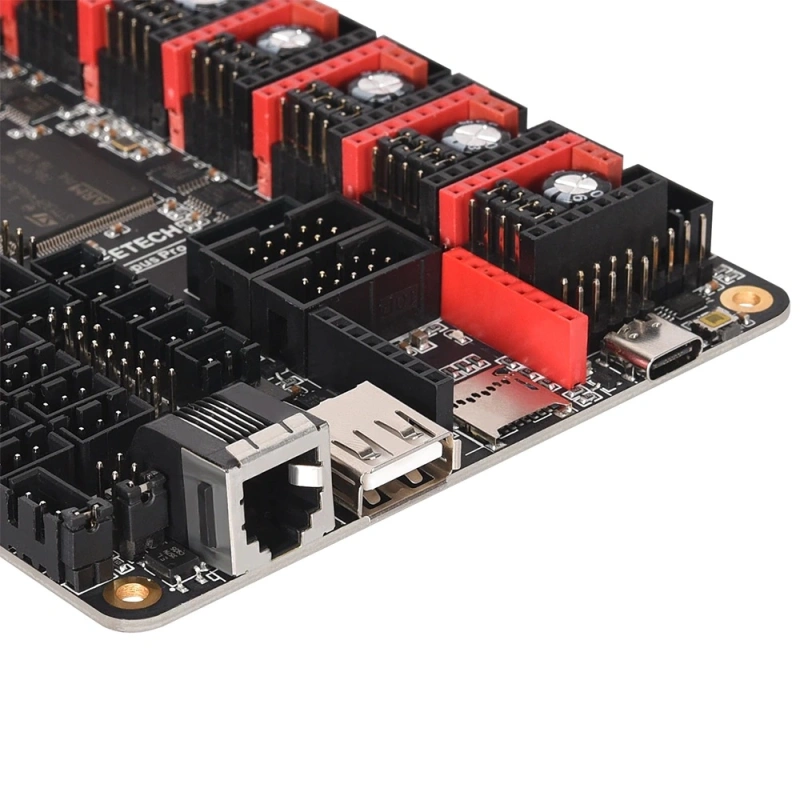

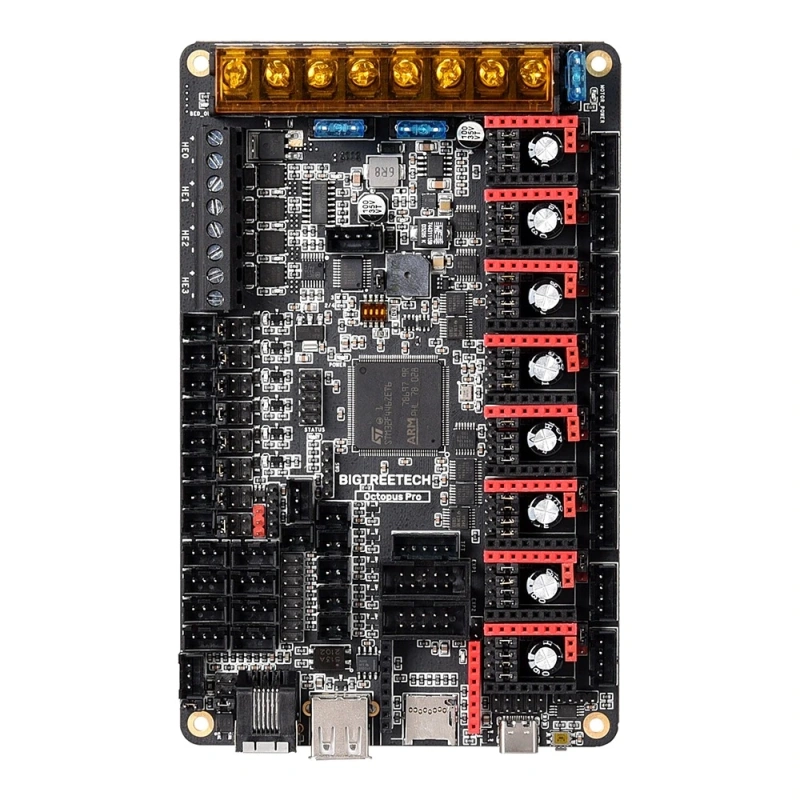

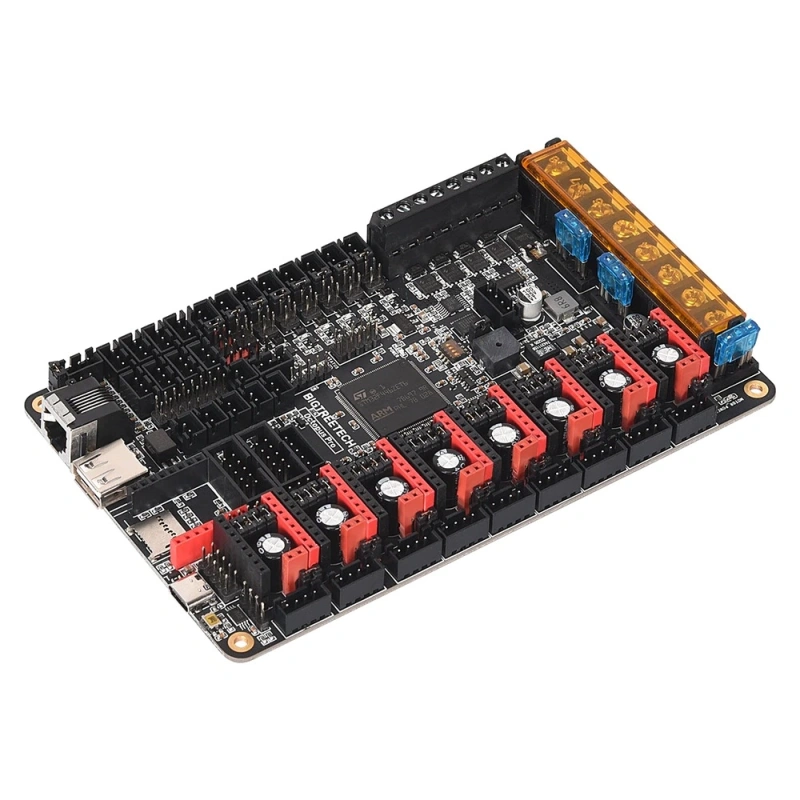

Плата управления BIGTREETECH BTT Octopus PRO V1.0.1 (F446)

Octopus - это плата управления 3D-принтером с продвинутыми возможностями и широким набором функций. Она оснащена процессором STM32F429ZGT6 с частотой ядра 168 МГц и емкостью флэш-памяти 1 МБ. Для использования с прошивкой Klipper, рекомендуется выбрать вариант A.

Octopus поддерживает работу с прошивками Klipper, Marlin и RRF, предоставляя гибкость выбора в зависимости от ваших потребностей. На плате присутствуют переключатели выбора напряжения для каждого моторного драйвера, позволяющие независимо выбирать напряжение для каждого драйвера. Вы можете выбрать между отдельным входом напряжения для мотора (до 60 В) и основным входом логики (24 В).

Octopus обеспечивает интерфейс с Raspberry Pi через эмулированный последовательный порт через USB или прямое подключение UART к любому из последовательных портов на плате. Это обеспечивает удобство и гибкость взаимодействия с Raspberry Pi. Плата поддерживает до 4 обогревателей для экструдера, позволяя создавать сложные конфигурации печатной головки. Octopus предоставляет отдельные входы питания для моторов, подогреваемой платформы и логики/вентиляторов/обогревателей. Она поддерживает входы питания 12 В или 24 В (12 В поддерживается только для моторов и платформы, логика должна быть > 14.1 В и < 28 В), а также встроенные регуляторы 12 В (4 А), 5 В (8 А) и 3.3 В (1 А) для подключения периферийных устройств. Octopus поддерживает до 6 вентиляторов с регулировкой ширины импульсов (PWM) и 2 всегда включенных вентилятора с возможностью выбора напряжения для каждого вентилятора. Вы можете выбрать между Vin, 12 В или 5 В. Для защиты от обратной ЭДС на портах вентиляторов, Octopus включает защиту от обратной ЭДС, которая предотвращает повреждение FET-транзисторов при включении и выключении вентиляторов. Плата включает интерфейс USB-C, поддерживающий эмулированный последовательный порт для печати через USB. Она совместима со всеми версиями экранов BIGTREETECH TFT и LCD12864.

Octopus обеспечивает возможность обновления прошивки через SD-карту, что позволяет быстро и удобно обновлять прошивку. Высокопроизводительные MOSFET-транзисторы используются для повышения эффективности нагрева и снижения тепловыделения на плате. На плате предусмотрены заменяемые предохранители. Она поддерживает функцию "печать с SD-карты" и "печать через USB OTG" с помощью встроенного USB-A-порта. Octopus предоставляет два выхода для шаговых двигателей, подключенных параллельно, для драйвера Z, позволяя реализовать параллельное управление движением по оси Z. Плата поддерживает обновление прошивки через режим DFU (устройство обновления прошивки). Этот метод позволяет отправлять прошивку на плату напрямую с ПК и не требует наличия загрузчика, однако данный метод не рекомендуется для новичков. Octopus включает встроенную память EEPROM (AT24C32) емкостью 32 Кб. Предусмотрен интерфейс для RGB-светодиодов.

Интерфейс WiFi для модулей, основанных на ESP8266. Плата обеспечивает встроенный интерфейс PT100/1000 с использованием интегрированного усилителя MAX31865. Этот интерфейс поддерживает 2/3/4-проводное подключение. Плата обеспечивает защиту входа термистора от короткого замыкания на напряжение исходящего силового источника (Vin) без повреждения материнской платы.

Она поддерживает BL Touch и другие датчики автоматического нивелирования стола. Предоставляется отдельный порт "PROBE" для подключения датчиков стола. Этот порт защищен оптопарой, что позволяет использовать датчики NPN и PNP типов. Плата поддерживает CAN BUS с использованием интерфейса RJ11 (6P6C), что позволяет расширять ее возможности с помощью будущих модулей расширения. Она поддерживает функцию бездатчикового хоминга с использованием технологии StallGuard в сочетании с драйверами TMC. Предусмотрен SPI-порт расширения, который может подключать модули расширения, использующие протокол SPI.

Плата поддерживает функцию автоматического отключения после завершения печати. Она также поддерживает функцию возобновления печати после сбоя питания. Octopus включает входы для подключения до 6 концевых выключателей и 2 интерфейса для контроля остатка филамента. Предоставляется I2C-порт расширения для подключения периферийных устройств, работающих по протоколу I2C. Плата включает предупреждающий звуковой сигнал о коротком замыкании, который предупреждает о превышении текущей нагрузки на 5-вольтовую линию, превышающей возможности регулятора.

Дополнительные технические характеристики

• Размер от края до края: 160*100 мм
• Размер от отверстия до отверстия для монтажа: 150*90 мм
• Микропроцессор: 32-битный ARM Cortex™-M4 CPU: STM32F429ZGT6
• Рекомендуемое входное напряжение для материнской платы: DC15V – 28V
• Диапазон входного напряжения для двигателей: DC12-60V
• Диапазон входного напряжения для подогреваемой платформы: DC12-28V
• Драйверы двигателей: Подключаемые драйверы, поддерживающие все популярные типы драйверов
• Интерфейсы температурных датчиков: TB, T0, T1, T2, T3
• Интерфейсы дисплея: сенсорный экран BIGTREETECH TFT, LCD12864, LCD2004 и т.д.
• Интерфейсы для подключения к ПК: USB Type-C с настраиваемым BAUD RATE
• Интерфейсы расширения: определение окончания нити, обнаружение потери питания, автоматическое отключение питания, поддержка BL Touch и многие другие
• Поддерживаемый формат файлов для печати: G-код или любой другой формат, поддерживаемый используемым прошивкой
• Рекомендуемое программное обеспечение для нарезки и управления: Cura, IdeaMaker, Simplify3D, Prusa Slicer, Pronterface, Repetier-host, Makerware и т.д.

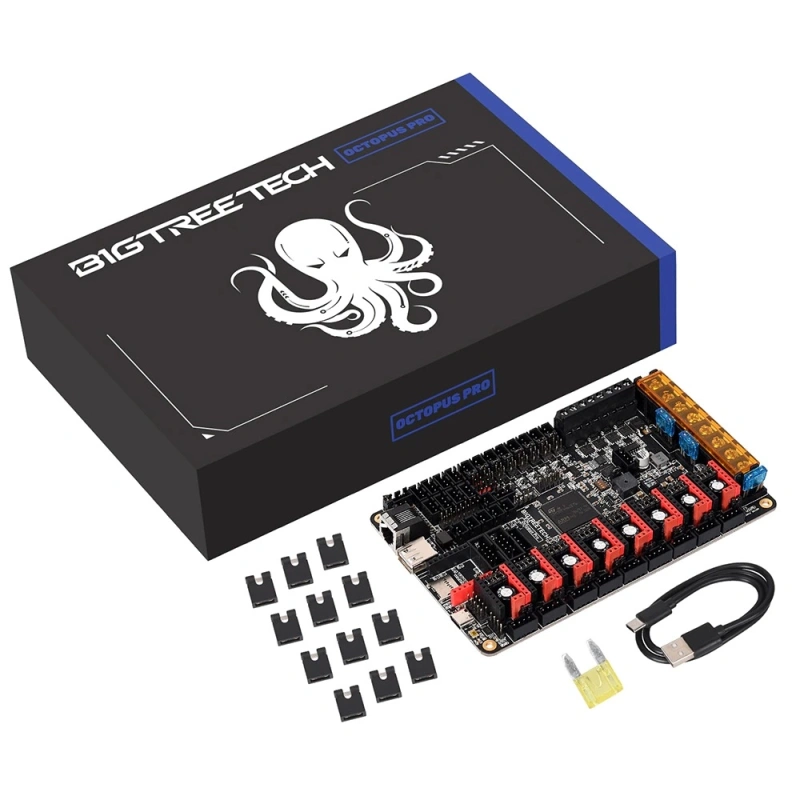

Комплектация

• Плата управления BIGTREETECH BTT Octopus PRO V1.0 (F429) x 1 шт
• Комплект джамперов x 1 шт
• Кабель USB-C x 1 шт

Вы можете оформить заказ и купить "BIGTREETECH BTT Octopus PRO V1.0 (F429)" в нашем офисе в Москве самовывозом, с гарантией от официального дилера, или доставкой по России!
