Обзор часов реального времени DS3231
Если вы создаете устройство, которому нужно знать точное время, вам пригодится модуль часов реального времени RTC (Real Time Clock). Данные модули отсчитывают точное время и могут сохранять его даже при отключении основного питания при использовании резервного питания (батарейка CR2032 или литий-ионный аккумулятор LIR2032-3,6 В), которого хватит на несколько лет.
Еще совсем недавно основным модулем RTC в среде Ардуинщиков являлся модуль на микросхеме DS1307. В этом модуле использовался внешний кварцевый генератор частотой 32кГц, при изменении температуры менялась частота кварца, что приводило к погрешности в подсчете времени.

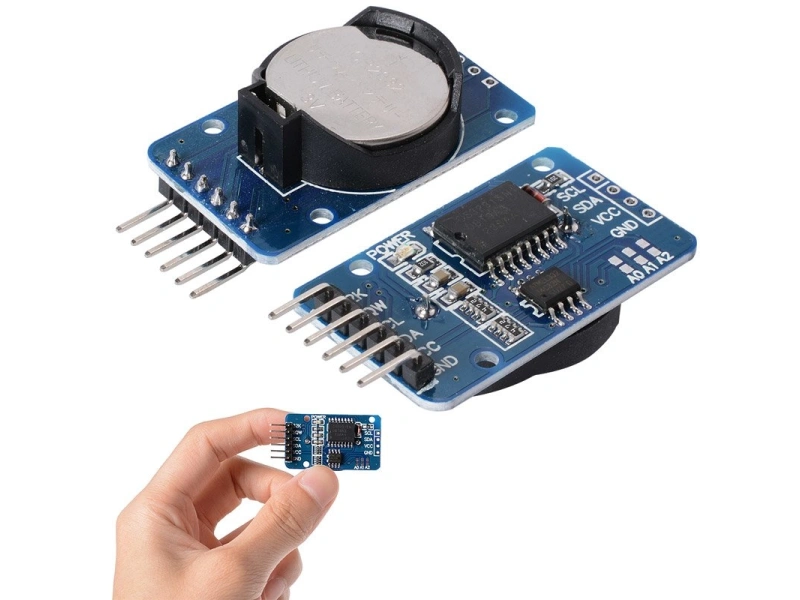

Новые модули RTC (рис. 1) построены на микросхеме DS3231, внутрь которой установлен кварцевый генератор и датчик температуры, который компенсирует изменения температуры, поэтому время отсчитывается более точно. Погрешность составляет ±2 минуты за год.
Рисунок 1.
Технические характеристики
- календарь до 2100 года
- погрешность : +/- 4ppm
- два будильника
- выход стабильной частоты : 1-32768 Гц
- напряжение питания : 2,7 - 5,3 В
- напряжение батарейки : 2,3 - 5,3 В
- ток потребления : 250 мкA
- ток потребления от батарейки : 3 мкA
- порог переключения на батарейку : 2,6 В
- интерфейс : I2C
- размеры : 40х22 мм
Назначение контактов
Модуль имеет 6 выводов:
- GND – общий
- VCC – питание 2,7 - 5,3 В
- SDA – вход/выход данных интерфейса I2C
- SCL – синхронизация интерфейса I2C
- SQW – прерывание от будильников или выход импульсов 1-8192 Гц
- 32K – выход импульсов 32768 Гц
Подключение к плате Arduino
Модуль DS3231 подключается к плате Arduino по интерфейсу I2C, используются выводы SDA и SCL. Схема подключения показана на рис. 2.
Рисунок 2.
Для программирования будем использовать библиотеки DS1307 и Time. Скетч получения данных с DS3231 и вывода в последовательный порт показан в листинге 1.
Листинг 1
#include <Wire.h> #include <DS1307RTC.h> #include <Time.h>
tmElements_t datetime;
void setup() { Serial.begin(9600); }
void loop() { // получение данных из ds3231 if (RTC.read(dt)) { print2(datetime.Hour, ":"); print2(datetime.Minute, ":"); print2(datetime.Second, " "); print2(datetime.Day, "/"); print2(datetime.Month, "/"); print2(tmYearToCalendar(datetime.Year) ,""); Serial.println(); }
else { Serial.println("error"); delay(5000); }
delay(1000); }
void print2(int nn,String str) { if (nn >= 0 && nn < 10) { Serial.print("0");} Serial.print(nn); Serial.print(str); }Открываем монитор последовательного порта (рис. 3).
Рисунок 3.
Результат работы – правильный отсчет, но неверное значение времени и даты. При отсутствии питания значение времени в микросхеме DS3231 сбрасывается на 00:00:00 01/01/2000.
Добавим функционал скетчу – установка времени отправкой строки вида "dd/mm/ YYYY hh:mm:ss" в последовательный порт.
Листинг 2
#include <DS1307RTC.h> #include <Time.h> #include <Wire.h>
String inSer = ""; boolean strFull = false; tmElements_t datetime;
void setup() { Serial.begin(9600); }
void loop() { // пришли данные по serial
if (strFull) { datetime.Hour=(int(inSer[11])-48)*10+(int(inSer[12])-48); datetime.Minute=(int(inSer[14])-48)*10+(int(inSer[15])-48); datetime.Second=(int(inSer[17])-48)*10+(int(inSer[18])-48); datetime.Day=(int(inSer[0])-48)*10+(int(inSer[1])-48);
datetime.Month=(int(inSer[3])-48)*10+(int(inSer[4])-48); datetime.Year=CalendarYrToTm((int(inSer[6])-48)*1000+(int(inSer[7])-48)*100+(int(inSer[8])-48)*10+(int(inSer[9])-48));
RTC.write(datetime); // записать данные в DS3231 // очистить строку inSer = ""; strFull = false; }
// получение данных из ds3231 if (RTC.read(datetime)) { print2(datetime.Hour, ":"); print2(datetime.Minute, ":"); print2(datetime.Second, " "); print2(datetime.Day, "/"); print2(datetime.Month, "/"); print2(tmYearToCalendar(datetime.Year) ,""); Serial.println(); }
else { Serial.print("error"); delay(5000); } delay(1000); }
void print2(int nn,String str) { if (nn >= 0 && nn < 10) { Serial.print("0");} Serial.print(nn); Serial.print(str); }
void serialEvent() {
while (Serial.available()) { // получить очередной байт: char c = (char)Serial.read(); // добавить в строку inSer += c;
// /n - конец передачи
if (c == '\n') { strFull = true;} } }После загрузки скетча на плату Arduino, открываем монитор последовательного порта и отправляем в Arduino строку «dd/mm/ YYYY hh:mm:ss» для установки текущей даты и точного времени (рис. 4,5).
Рисунок 4,5.
Теперь DS3231 будет отсчитывать точное время. И если установлена батарейка, время не собъется после отключения питания.
Пример использования
Создадим проект часов с выводом данных на 4-х разрядный семисегментный дисплей на базе драйвера TM1637.
Нам потребуются следующие компоненты:
- Плата Arduino Uno – 1
- Плата прототипирования – 1
- Модуль DS3231 – 1
- 4digit display на базе TM1637 – 1
- Провода
Схема соединения элементов показана на рис. 6.
Рисунок 6.
Для программирования вывода данных на 4-х разрядный семисегментный дисплей на базе драйвера TM1637 установим в Arduino IDE библиотеку TM1637. Каждые 5 секунд меняем на дисплее отображение:
текущее время;
день и месяц.
При отображении показаний текущего времени каждые 0.5 секунды мигаем разделителем типа "двоеточие" между вторым и третьим разрядом. Содержимое скетча показано в листинге 3.
Листинг 3
#include <DS1307RTC.h> #include <Time.h> #include <Wire.h> #include "TM1637.h" #define CLK 3 #define DIO 2
TM1637 4dig_display(CLK,DIO); // для данных времени int8_t ListTime[4]={0,0,0,0}; // для данных dd/mm int8_t ListDay[4]={0,0,0,0}; // разделитель boolean point=true; // для смены время / день-месяц unsigned long millist=0; tmElements_t datetime;
void setup() { Serial.begin(9600); // запустить последовательный порт // запуск дисплея 4dig_display.init();
// яркость дисплея tm1637.set(7); }
void loop() { // получение времени if (RTC.read(datetime)) { ListTime[0]= datetime.Hour/10; ListTime[1]= datetime.Hour%10; ListTime[2]= datetime.Minute/10; ListTime[3]= datetime.Minute%10; ListDay[0]= datetime.Day/10; ListDay[1]= datetime.Day%10; ListDay[2]= datetime.Month/10; ListDay[3]= datetime.Month%10; } else { // ошибка 4dig_display.display(0,ListDay[0]); 4dig_display.display(1,ListDay[1]); 4dig_display.display(2,ListDay[2]); 4dig_display.display(3,ListDay[3]); 4dig_display.point(false); }
if(millis()-millist>=10000) { millist=millis(); } else if(millis()-millist>=5000) { // вывод день - месяц 4dig_display.display(0,ListDay[0]); 4dig_display.display(1,ListDay[1]); 4dig_display.display(2,ListDay[2]); 4dig_display.display(3,ListDay[3]); 4dig_display.point(false); } else { // вывод времени 4dig_display.display(0,ListTime[0]); 4dig_display.display(1,ListTime[1]); 4dig_display.display(2,ListTime[2]); 4dig_display.display(3,ListTime[3]); 4dig_display.point(point); }
delay(500); // поменять индикацию точек point=!point; }Загружаем скетч на плату Arduino и проверяем работу часов.
Рисунок 7,8.
Часто задаваемые вопросы
1. Отсутствует получение данных времени с модуля DS3231.
- Проверьте правильность подключения модуля DS3231 к плате Arduino.
2. Данные, получаемые с модуля DS3231, неверные.
- Установите правильную дату и время, загрузив код из листинга 2 и отправив из последовательного порт правильные данные.
3. При отключении питания сбивается время и дата.
Установите резервное питание модуля (батарейка CR2032 или литий-ионный аккумулятор LIR2032-3,6 В).
Проверьте напряжение резервного питания (должно быть не менее 2,3 В).
