Принцип работы
Диод - один из элементарных “кирпичиков”, который несмотря на свою принципиальную простоту, настолько разнообразен в исполнении и широте применения, что без него не обходится ни одно из электронных устройств, даже радикально отличающихся друг от друга. А профессия у него самая понятная: пропускать ток в одном направлении и не пропускать в обратном, на этом все. Широкими мазками устройство диода можно объяснить и изобразить так:
Внутри корпуса находятся два электрода из разных материалов, один из них имеет недостаток электронов (так называемый P-тип), другой избыток (P-тип). Между ними имеется граница (P-N переход). Граница эта становится либо проводником, когда плюс напряжения подается на анод диода, либо диэлектриком, когда плюс подается, соответственно, на катод. Вот и все что нам нужно пока знать, если не хотим вдаваться в подробности конструкции и химического состава электродов.
Разновидности и назначения
Простота принципа работы вовсе не значит, что диод - узкоспециализированное устройство, годное лишь показать пару трюков. Вот не самая полная таблица разновидностей диодов по конструктивному типу.
Кратко рассмотрим лишь некоторые из них, которые чаще всего используются в DIY-изделиях.
Диод универсальный

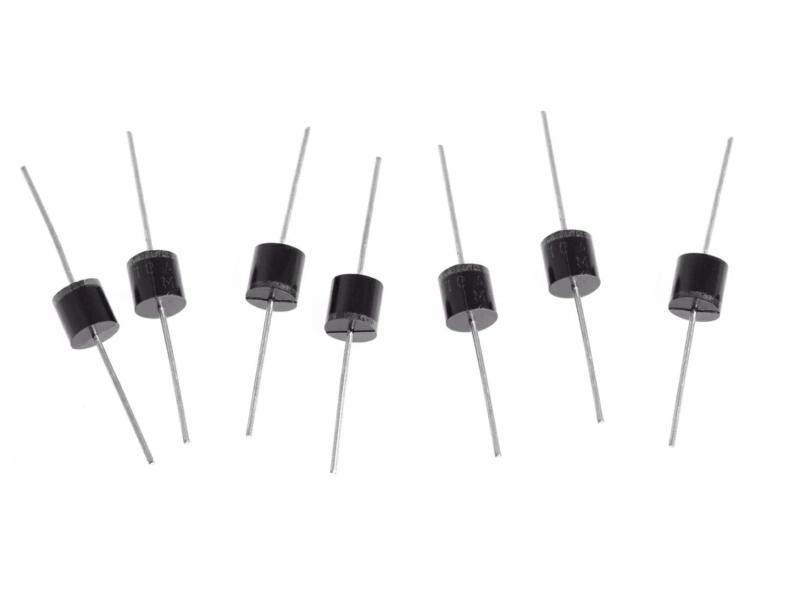

. Он же диод выпрямительный. Исполняет титульные диодные обязанности: пропускает сквозь себя ток только в одном направлении. В современном виде для маломощной электроники выглядит как одноцветный (чаще - черный) цилиндр с поперечной полосой со стороны катода.
В SMD исполнении они еще компактнее. Полоска присутствует тоже со стороны катода.
Силовые же диоды, рассчитанные на большие токи, особенно советского производства, выглядят намного суровее и запросто могут быть использованы в качестве холодного оружия. Анод, в данном случае, расположен со стороны “хвоста”.
Одно из частых применений: “выпрямление” тока, то есть его преобразование из переменного в постоянный. Для этого четыре диода собираются в несложную схему, называемую в народе “диодный мост”.
Диоды отправляют на плюс только положительные фазы напряжения каждого из входящих электродов, на выходе получается постоянный ток, остается лишь его немного сгладить и привести к нужному вольтажу.
Защитная функция. Тут все понятно, не допускает случайной переполюсовки, то есть при подключении питания “наоборот” дальнейшая схема не пострадает.
Защита от индуктивности. Многие потребители тока грешат наличием так называемой индуктивности, то есть в случае отключения питания некоторое время “тормозят”, продолжая по инерции вырабатывать ток самостоятельно, причем в обратном направлении. Ярким примером считается электромотор, будучи раскрученным и отключенным, он превращается в генератор, и пока ротор вращается, в сеть отправляется вполне ощутимый ток. Индуктивностью обладают очень многие устройства и элементы, даже не имеющие механически подвижных частей. Если не принять мер, индуктивный ток способен навредить элементам электрической схемы, особенно таким чувствительным, как, например, транзисторы. В роли защитника проще всего использовать наш диод, подключая его параллельно индуктивной нагрузке, но в обратном направлении.
Таким образом он пропускает только “правильный” ток, но отсекает вредный индуктивный. На заметку: диод обязателен к использованию с любыми индуктивными элементами в вашей схеме.
Диодный детектор.
В симбиозе с конденсатором способен выделить сигналы определенной частоты из общей массы, что позволяет принимать амплитудно-модулированные данные. Нашел широкое применение в аналоговых радиоприемниках и телевизорах.
Одним из побочных свойств диода является падение напряжения при его использовании. Для универсального типа оно составляет порядка 0,7-0,8 В, что очень важно учитывать при проектировании. Кроме очевидных минусов, в этом можно заметить и некоторые возможности. Часть особо капризных электронных модулей требует нестандартное питание, к примеру широко известный SIMM800L, способный превратить Ардуино в сотовый телефон. Согласно даташиту напряжение на входе должно составлять от 3,4 до 4,4 В, при меньшем его работа будет нестабильна, при большем начнет перегреваться и, в конечном итоге, сгорит. Проще всего, хоть и не лучше, уменьшить вольтаж добавлением в цепь питания диода или двух, что обеспечит безопасное напряжение. То же самое рекомендуется сделать с сигнальным входом RX.
Стабилитрон
. Он же диод Зенера, по фамилии изобретателя.
В отличие от универсального диода способен пропускать обратный ток, если тот превышает некоторое заранее установленное в стабилитроне значение. Будучи умышленно подключеным в обратном направлении, выполняет таким образом функцию “перепускного клапана”, сбрасывая “излишки” напряжения на минус.
В результате - при напряжении на входе выше заданного - на выходе получаем стабильное напряжение с номиналом, который установлен в стабилитроне. Это один из самых простых способов понизить напряжение до заданного, при правильном расчете мощности стабилитрона и токоограничивающего резистора. Кроме того, схема является одной из самых точных, часто используется для калибровки измерительных приборов. В продаже имеется широкий ряд диодов Зенера, отличающихся по рабочему напряжению и мощности, можно подобрать практически под любую задачу. Но необходимо помнить, что стабилитрон только ограничивает напряжение, то есть отсекает лишнее, поднять его до номинала он, конечно же, не сможет.
Для приведенного выше примера с SIMM800L данный способ добывания правильного вольтажа предпочтительней, так как напряжение будет гораздо стабильнее и точнее.
Диод Шоттки
. Еще одна авторская разновидность, известная также как диод сигнальный. Внешне от универсального ничем не отличается, а на схемах изображается с характерными завитками.
В отличие от обычного универсального полупроводникового диода, Шоттке имеет два преимущества: очень высокое быстродействие и малое падение напряжения, всего 0,2-0,3 В. К недостаткам, относительно универсального, можно отнести малый максимальный вольтаж и неспособность самовосстанавливаться после пробоя.
Благодаря своим свойствам диоды Шоттке успешно используются в блоках питания, импульсных стабилизаторах напряжения, в передатчиках и приемниках цифровых сигналов, и прочих устройствах, где важна скорость и нежелательна большая потеря вольтажа.
Светодиод
. Очень популярный электронный компонент. Применяется как источник света (в том числе в невидимых диапазонах), так и для индикации чего угодно. Может похвастаться очень большим количеством разновидностей по форме, размеру, мощности, яркости, цвету и так далее.
Не следует использовать светодиод для ограничения направления тока, как обычный диод, в неправильной полярности он способен молча, но быстро выйти из строя. Кроме того, он имеет очень малое внутреннее сопротивление и при прямом подключении к источнику питания даже в правильной полярности сгорит тоже быстро, правда уже со спецэффектом. Для подключения в цепь обязательно добавляется токоограничивающий резистор, номинал которого следует рассчитать в зависимости от типа светодиода и вольтажа питания. Например так.
Популярный трехцветный светодиод, это три обычных светодиода, заточенных в один корпус. И для каждого из них обязательно нужен свой резистор.
Пример подключения трехцветного светодиода с общим катодом.
Знаменитый же за последние годы адресный светодиод отличается от многоцветного лишь встроенным в него собственным микроконтроллером (ШИМ-драйвером) и пресловутыми обязательными резисторами. Все в одном микроскопическом корпусе.
Фотодиод.
Как светодиод, только наоборот. Работает в двух режимах: как генератор тока и как детектор освещенности.
В первом случае, как правило, преобразует солнечный свет в электричество, правда, с небольшим КПД, в районе 20%. Во втором случае подключается в обратной полярности и способен улавливать даже очень слабые отблески света, что в ряде случае может быть полезнее, чем использование для этой цели фоторезистора.
Вывод
Диод - многоликий и многофункциональный элемент электроники, решающий ряд разнообразных задач - от защиты электронных схем до генерации тока из солнечного света. Здесь мы рассмотрели лишь малую часть разновидностей диодов и их назначений. Знание возможностей и различий этих простых, но важных устройств и умение применять их в реальных электронных схемах незаменимо для каждого DIY-мастера.
FAQ
Вопрос: можно ли использовать стабилитрон в качестве обычного диода?
Можно, если напряжение заведомо не превышает установленного в этом стабилитроне, но лучше использовать его по назначению.
Вопрос: если светодиод может сгореть при неправильной полярности, как можно заранее определить где у него плюс, где минус?
У нового светодиода ножки разной длины, длинная - это плюс (анод). Если же кто-то заранее откусил ножки, можно определить полярность по внешнему виду внутренних электродов, анод намного меньше катода. Также, по слухам, корпус светодиода со стороны анода имеет более выступающую “юбочку”, но это не точно.
Вопрос: Как проверить работоспособность универсального диода?
С помощью любого мультиметра. Включаем его в режиме омметра, соединяем красный щуп с анодом, черный с катодом, прибор должен показывать ноль. Если перекинуть щупы наоборот, прибор покажет разрыв цепи (OL в цифровых мультиметрах). Если покажет как-то иначе, значит диод испорчен.
Вопрос: какова скорость “включения” и “выключения” светодиодов?
Зависит от типа светодиода. Для обычных, которые чаще всего используются в DIY-проектах, это время составляет сотню-другую наносекунд, то есть довольно быстро, может использоваться, к примеру, для анимации и передачи данных.
