Содержание
- Разновидности систем охлаждения.
- Виды систем воздушного охлаждения.
- Системы жидкостного охлаждения.
- Охлаждающие жидкости.

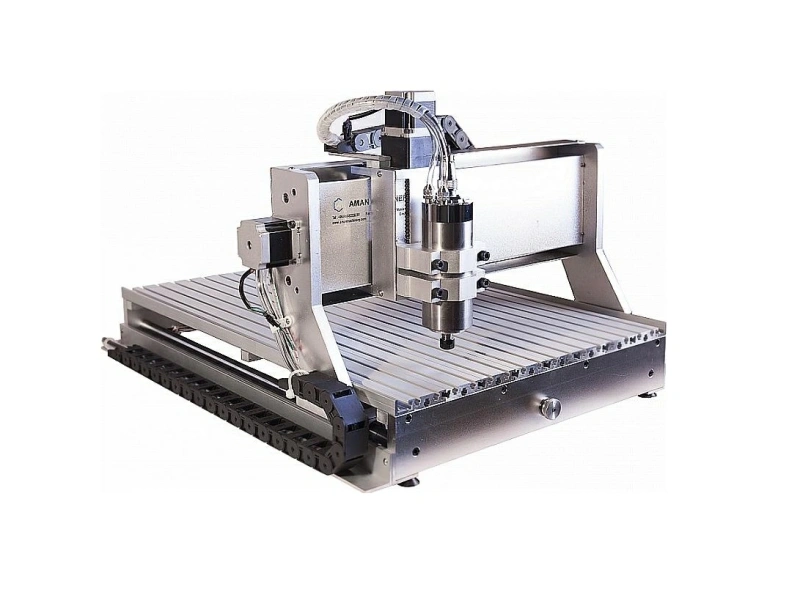

В промышленности очень распространены фрезерные, лазерные и другие станки , требующие охлаждения определенных агрегатов. Например, у фрезерных станков требуется постоянное охлаждение шпинделя во избежание перегрева. С той же целью у лазерных CO2 станков постоянно должна охлаждаться лазерная трубка.
Разновидности систем охлаждения
Существует несколько видов систем охлаждения шпинделей, особенности каждого из которых зависят от конкретной задачи и условий эксплуатации. Некоторые из наиболее распространенных видов систем охлаждения шпинделей, это:
- Воздушное охлаждение: этот тип системы охлаждения включает в себя использование потока воздуха для снижения температуры шпинделя. Обычно воздух подается с помощью вентиляторов или сжатого воздуха.
- Жидкостное охлаждение: в этом случае используется жидкость для охлаждения шпинделя. Чаще всего это антифриз, дистиллированная вода либо специальное масло.
Подробнее о системах воздушного охлаждения
Системы воздушного охлаждения шпинделей тоже делятся на несколько видов. Рассмотрим каждый из них:
Охлаждение с помощью сжатого воздуха
В системах охлаждения Шпинделя и других агрегатов сжатым воздухом, воздух в систему подаётся с помощью компрессора.
Через проходящие в корпусе шпинделя каналы проходит холодный воздух под давлением, охлаждая Шпиндель. Такая система используется реже всего, в сравнении с жидкостным охлаждением, и охлаждением с помощью вентилирования.
Охлаждение с помощью вентилирования
Такой способ охлаждения шпинделя довольно распространён, в особенности на деревообрабатывающих станках.
У шпинделя с такой конструкцией в корпусе имеются вентиляционные каналы , они видны на фото ниже:
Воздух попадает в эти вентиляционные каналы с помощью крыльчатки, закреплённой на задней части вала шпинделя. Крыльчатка защищена корпусом с прорезями для воздуха. Выглядит это чаще всего так:
На бюджетных, хоббийных вариантах шпинделей, крыльчатка может быть немного другой формы и вообще не иметь закрытого корпуса, а охлаждение шпинделя происходит с помощью его обдува снаружи корпуса:
Системы жидкостного охлаждения
Так же в качестве теплоносителя в охлаждающих системах используют жидкости. Есть несколько типов систем водяного охлаждения:
- Охлаждение с помощью большого количества жидкости и помпы.
- Использование специализированных чиллеров.
В первом варианте жидкость через охлаждаемый агрегат (шпиндель, лазерная трубка) прокачивается с помощью помпы.
Этот вариант очень распространен по причине своей эффективности ,дешевизны и простоты сборки.
Второй вариант подразумевает собой прокачивание и охлаждение жидкости с помощью специализированного охлаждающего устройства - чиллера.
- Чиллер представляет из себя холодильный агрегат, имеющий в конструкции насос для прокачки жидкости и систему охлаждения этой жидкости – либо радиатор с охлаждающей крыльчаткой, либо холодильный компрессор.
Жидкости для систем охлаждения
Есть несколько используемых для систем жидкостного охлаждения вариантов
- Дистиллированная вода.
- Антифриз.
Преимущество воды при выборе жидкости в её низкой цене и доступности. Когда система охлаждения шпинделя не имеет в себе рассеивателей тепла (радиаторов и прочего), а функционирует благодаря большому количеству жидкости, дистиллированная вода отлично подходит на эту роль.
Антифриз используется в системах с радиаторами и чиллерами, где объем жидкости небольшой. Он эффективнее проводит тепло и имеет морозостойкость. Минусом антифриза является его цена.
