Rex 8K Mono
Сегодня поговорим о фотополимерном 3D принтере Rex 8K - ссылка на офф страницу продукта -
https://www.3diy.ru/our-products/rex-8k-mono
Rex 8K Mono - это самый крупный фотополимерный 3D-принтер в нашей линейке!

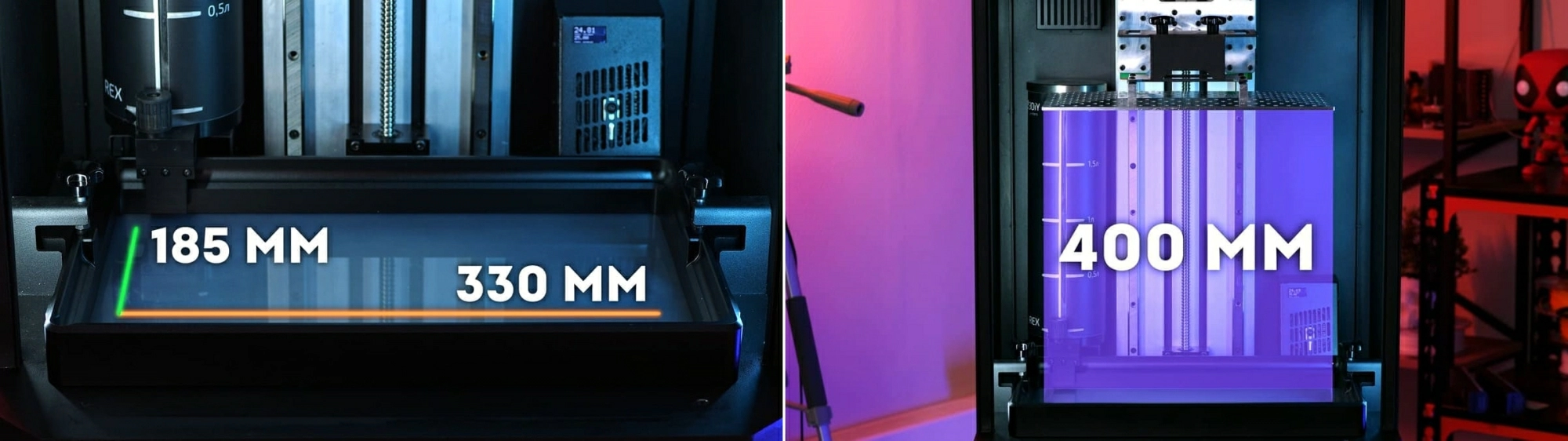

Область построения модели в нём составляет 330*185*400 мм!
Этот станок предназначен для материализации геометрически сложных объектов с высокой степенью детализации, и является одним из самых крупных 3D-принтеров, использующих LCD и MSLA технологии. Габариты его рабочей области сопоставимы с популярными настольными FFF 3D-принтерами.
Комплектация
В комплекте с REX 8K, идут:
- Ванночка,
- Кабель питания,
- Флешка для файлов печати,
- Набор одноразовых фильтров для смолы,
- Многоразовые сито и воронка,
- Пластиковый шпатель для деликатного взаимодействия с плёнкой в ванночке принтера,
- Металлический шпатель для отделения отпечатков от алюминиевой платформы,
- Обыкновенная защитная маска,
- Несколько пар нитриловых перчаток,
- Плотный лист бумаги для калибровки платформы принтера,
- Кусачки,
- Запасной комплект чёрной виниловой плёнки,
- FEP плёнка для ванночки,
- Набор шестигранников для замены плёнки и калибровки платформы принтера,
- Система автодолива,
- Бутылка фотополимерной смолы.
И, что особенно важно, в комплекте с принтерами нашего производства идёт и гарантийное обслуживание сроком на двенадцать месяцев, а также русскоязычная техническая поддержка!
Рассмотрим REX 8K со всех сторон!

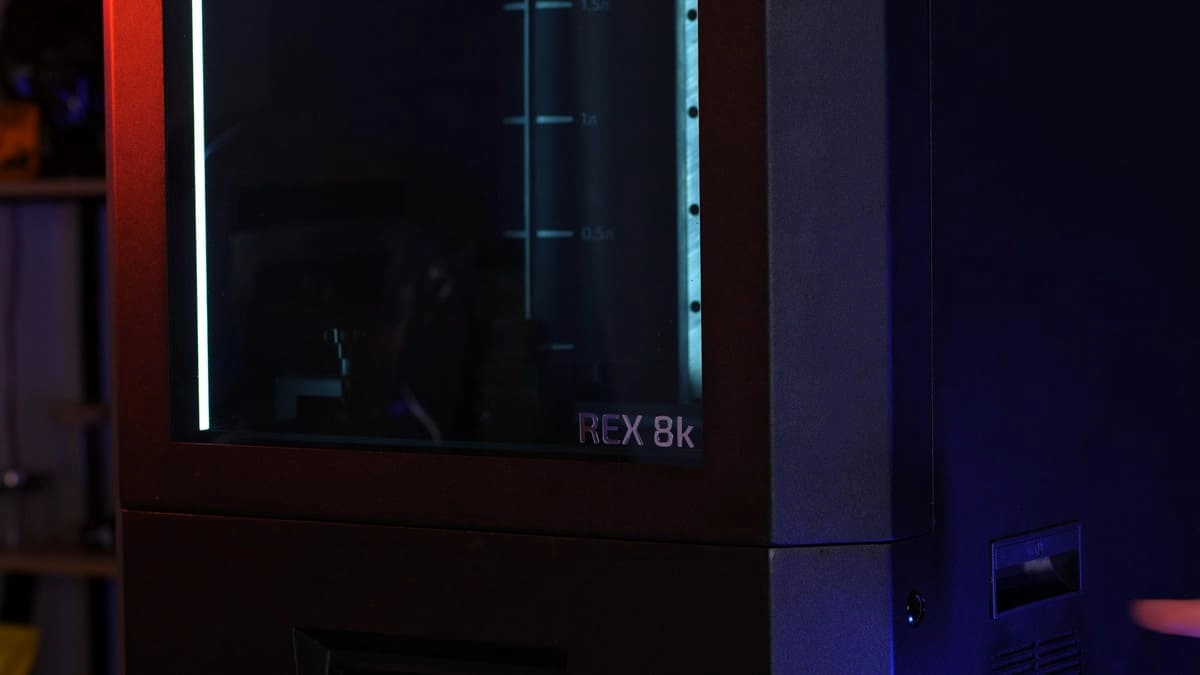

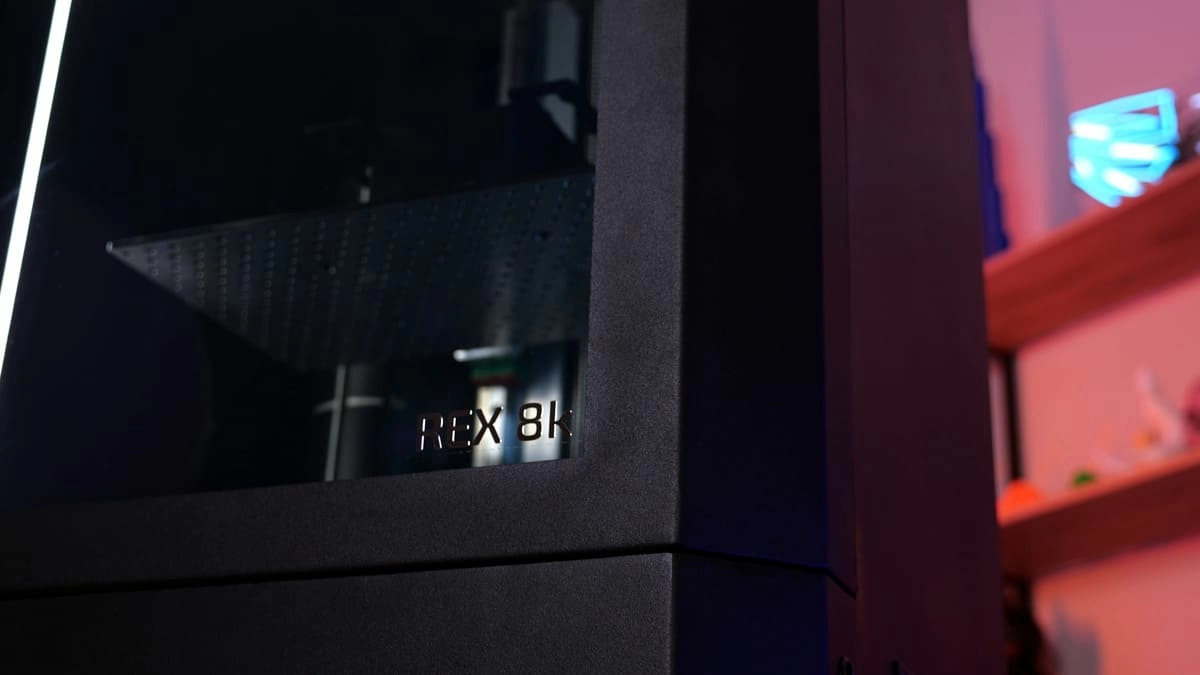

Его корпус целиком и полностью выполнен из стали, как и все 3D-принтеры нашей компании в настоящее время! Он окрашен устойчивой к износу порошковой краской чёрного цвета и имеет простой и функциональный дизайн.

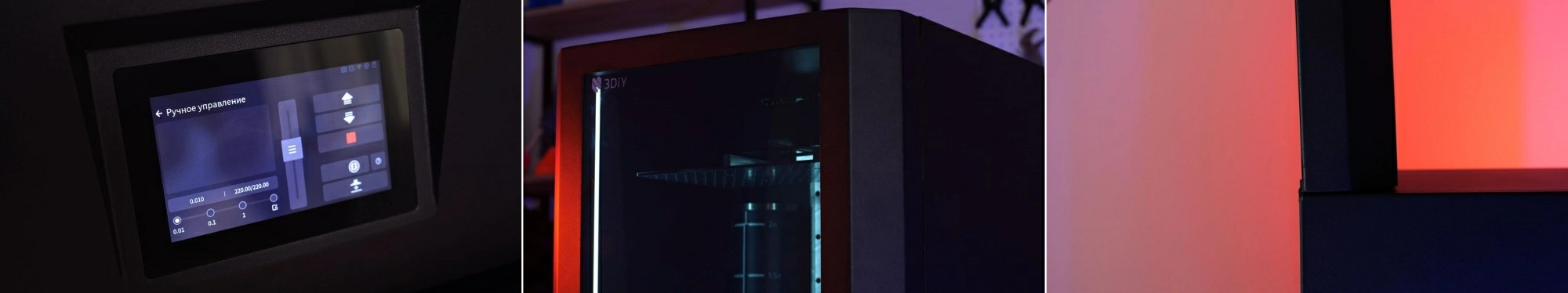

Спереди расположен пятидюймовый сенсорный дисплей для управления и крышка с большим окном, не пропускающим стороннее ультрафиолетовое излучение в зону печати.

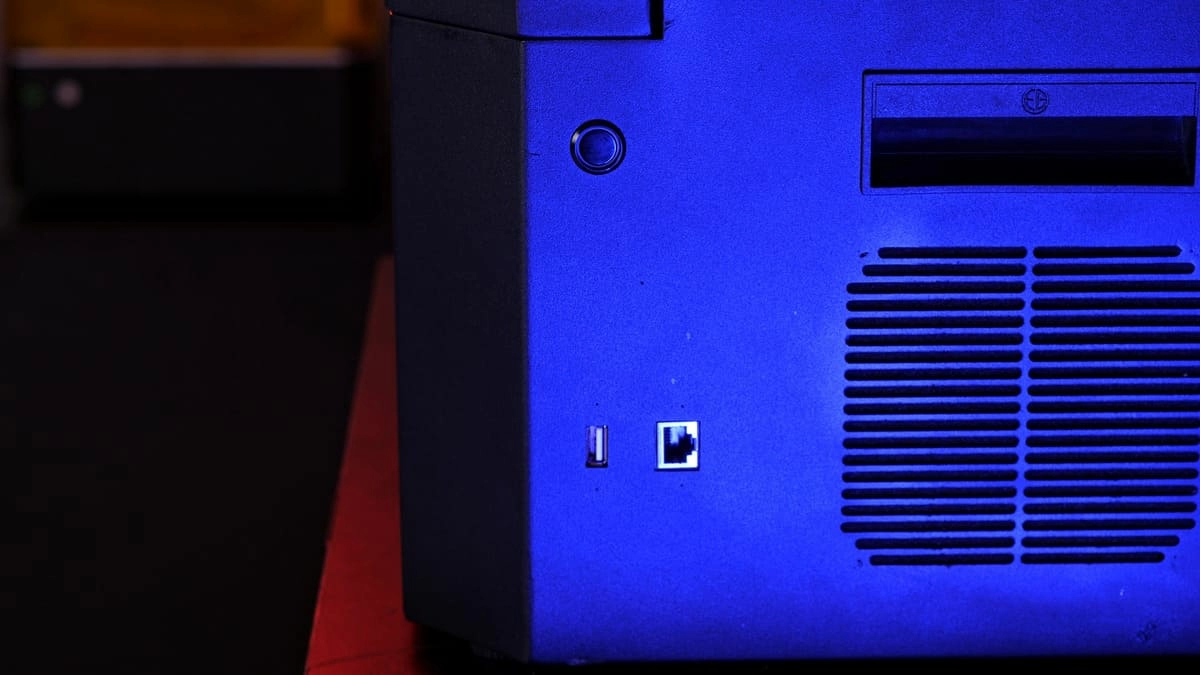

С правой стороны корпуса находится разъём для USB флэшки, порт Ethernet для удалённой отправки файлов печати и кнопка, управляющая подсветкой внутри камеры.

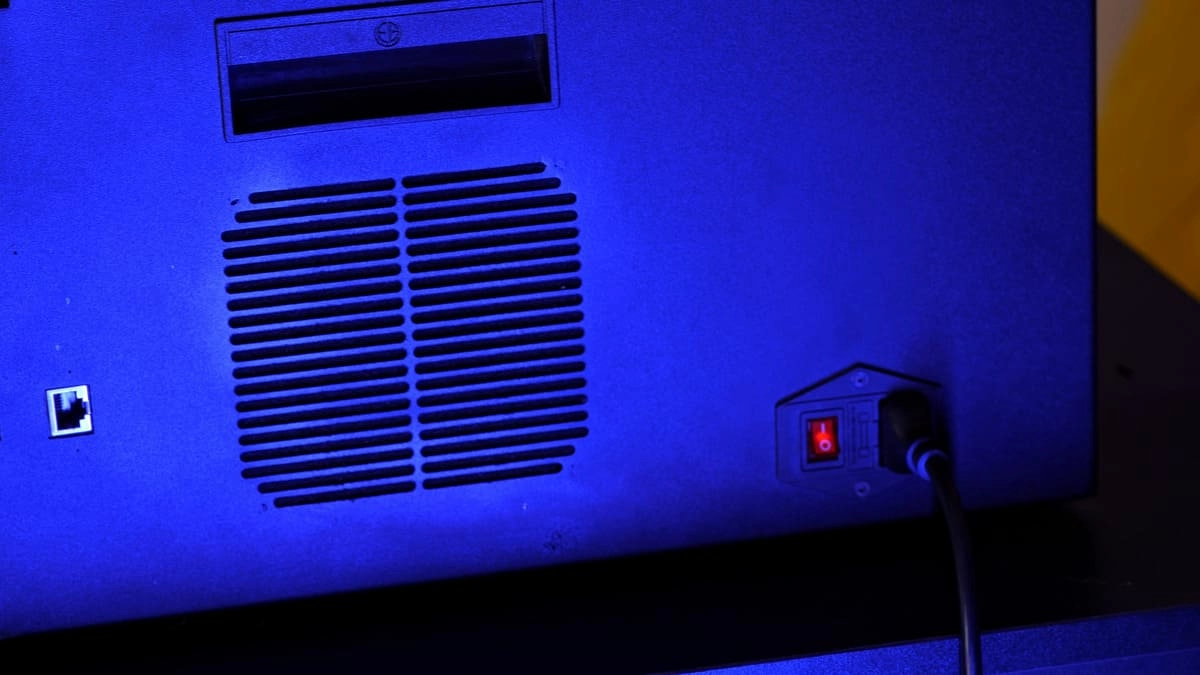

Ближе к задней стенке принтера находится гнездо для подключения питания и рубильник, включающий и выключающий его.

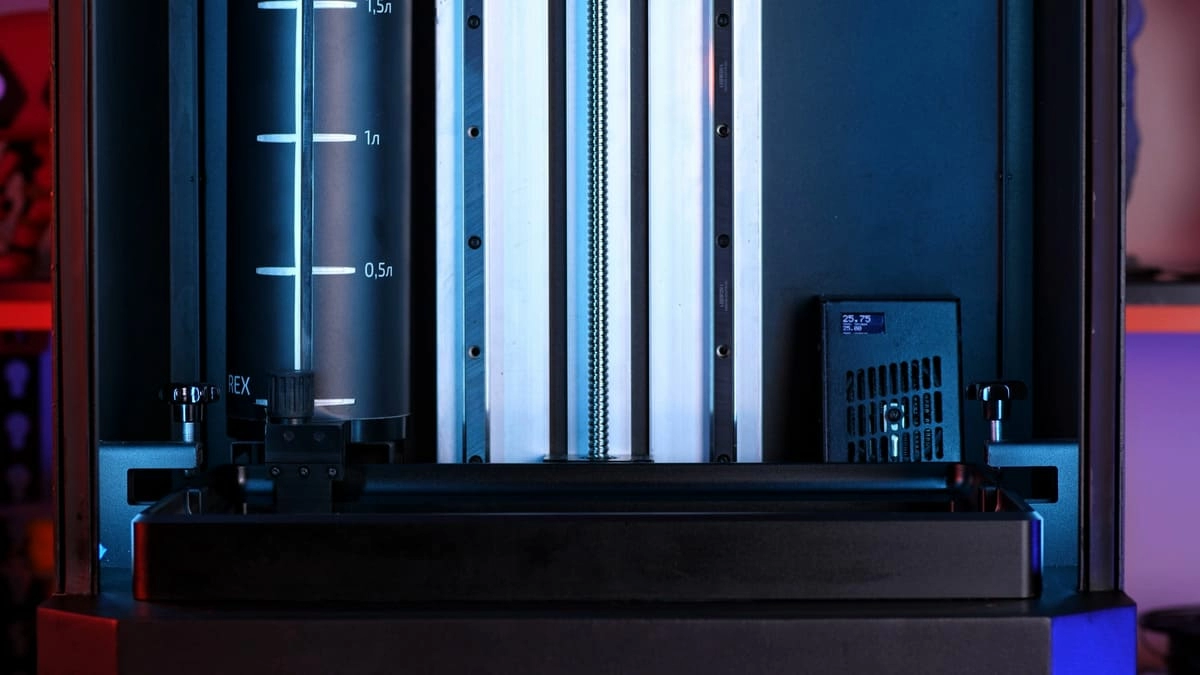

Внутри принтера всё тоже минималистично.

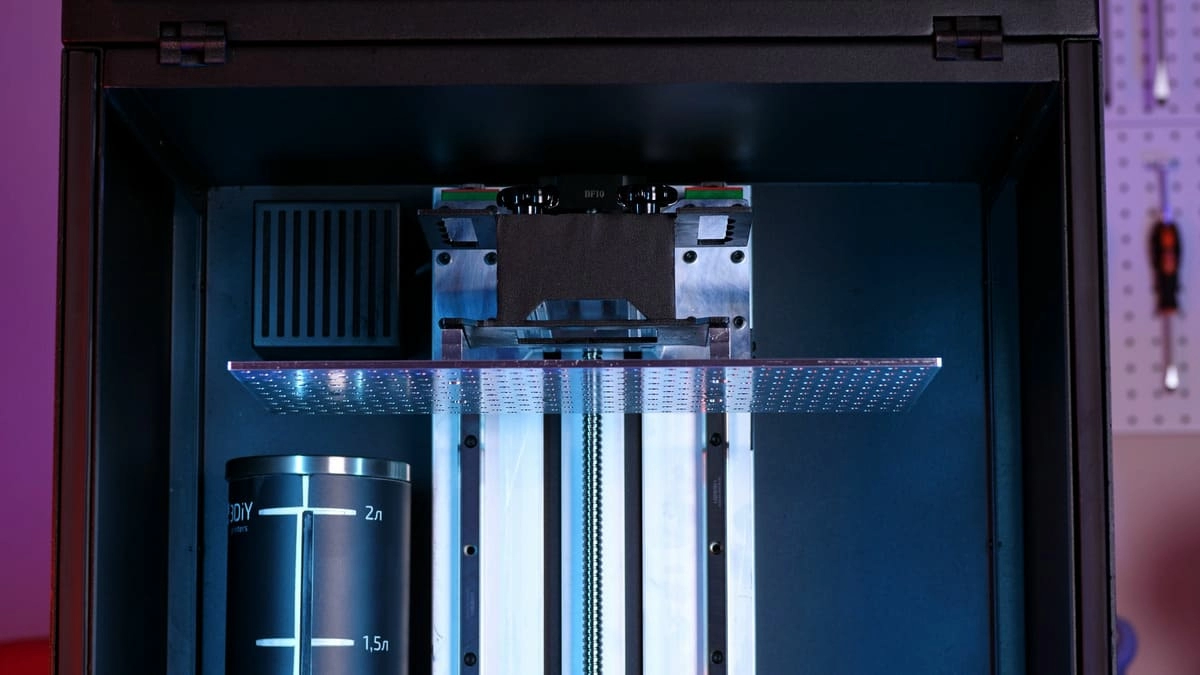

Открыв крышку, вы увидите огромную, но знакомую пользователям фотополимерных 3D-принтеров ванночку для смолы.

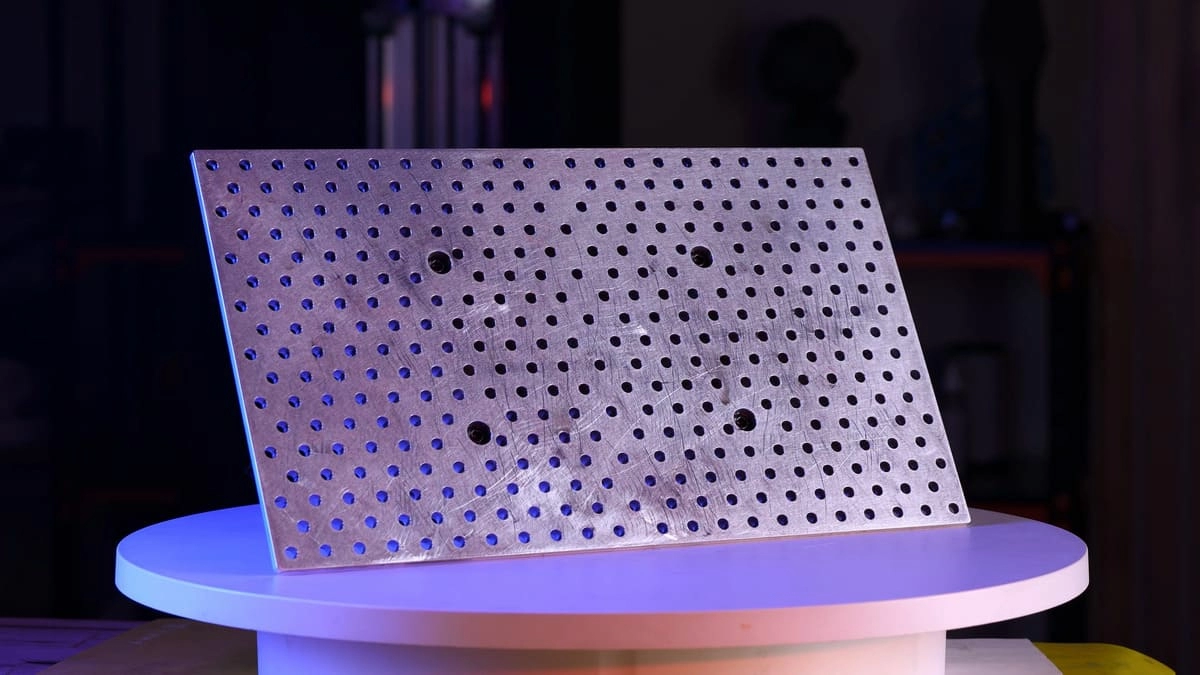

Над ней находится соответствующих размеров перфорированная алюминиевая платформа. Перфорация платформы уменьшает её вес, снижая нагрузку на шаговый двигатель оси Z, улучшает адгезию отпечатков к платформе на время печати, а также не позволяет платформе прилипать к плёнке при засветке первых слоёв на манер вакуумной присоски.

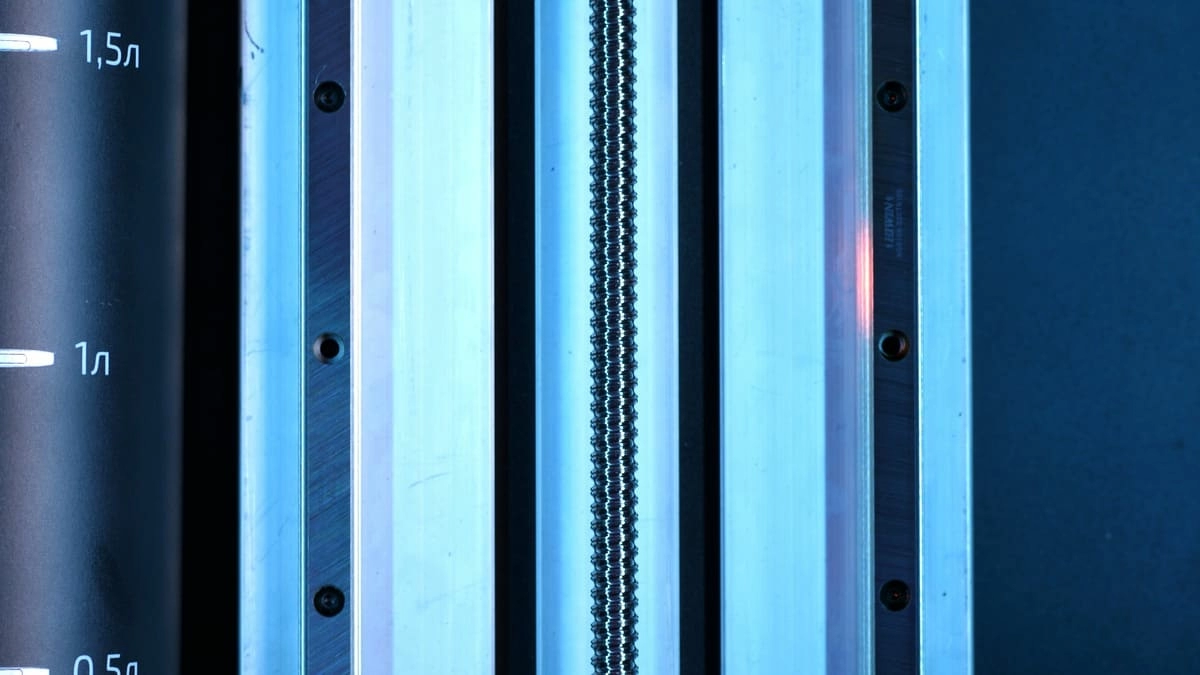

Позади неё расположены рельсовые направляющие и шарико-винтовая передача, по которым платформа перемещается в процессе печати. Их типоразмеры - HGR15 и SFU1204.
Справа от направляющих располагается нагревательный модуль для камеры принтера, подробнее о нём я расскажу чуть позже.

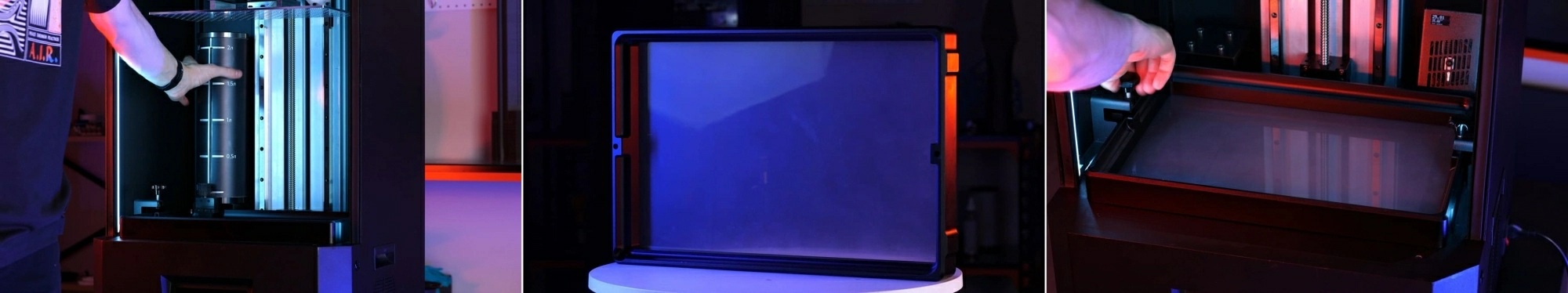

А слева можно установить систему автодолива смолы, при помощи которой можно подготовить два дополнительных литра материала для печати особо крупной и тяжёлой модели.
Сама ванночка вмещает в себя три с половиной литра фотополимерной смолы. И если вдруг вам этого объёма будет недостаточно, вы можете заранее подготовить ещё пару литров, чтобы вам не пришлось подливать смолу прямо в процессе печати.

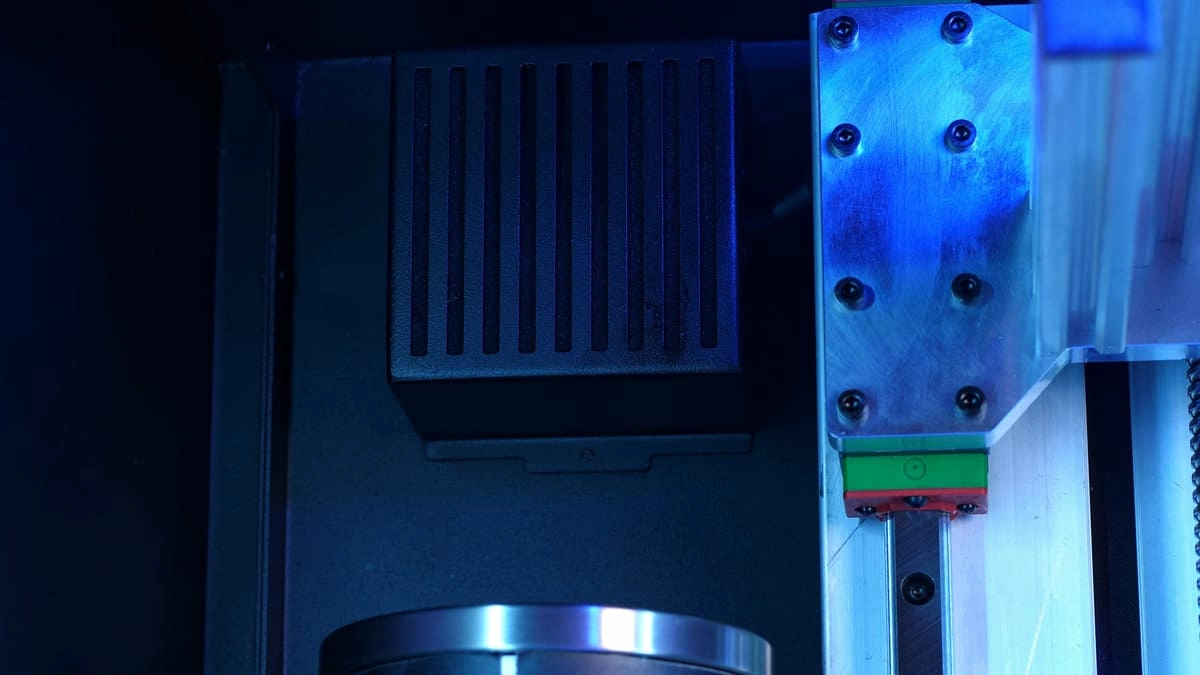

Прямо над местом установки модуля автодолива располагается угольный фильтр с кулером, выдувающим воздух из камеры принтера при печати.

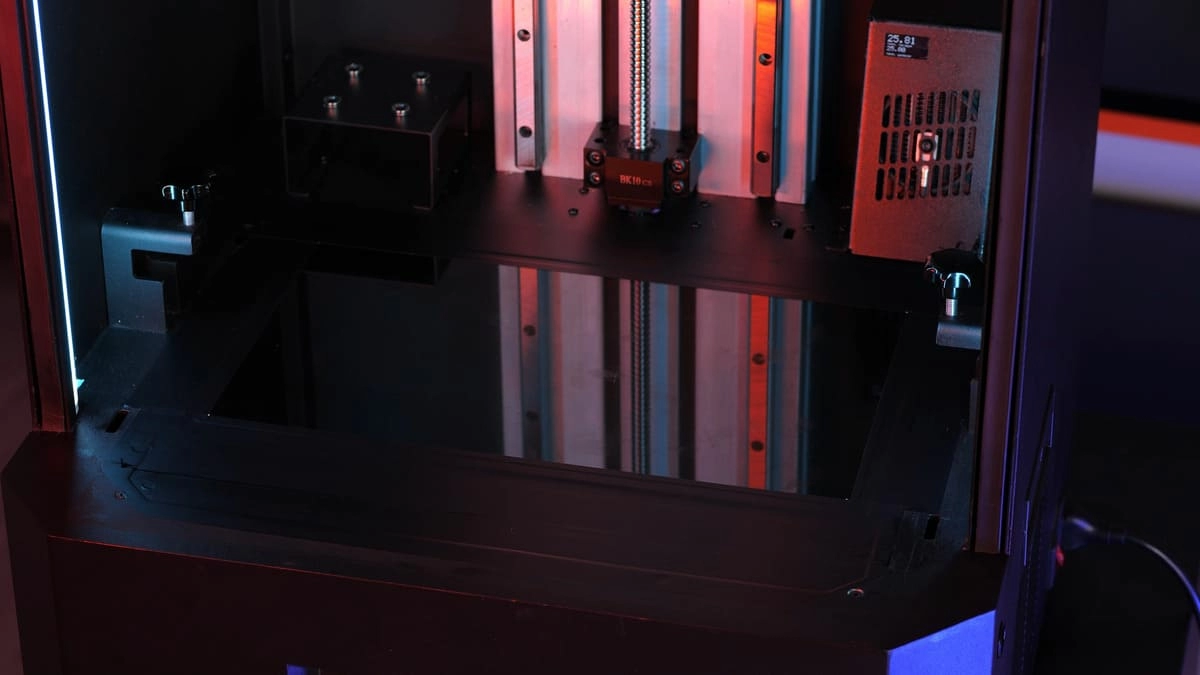

Под ванной находится стекло с виниловой плёнкой по периметру. Это мера защиты монохромной пятнадцатидюймовой матрицы от попадания фотополимерной смолы, если она вдруг окажется вне ванночки.

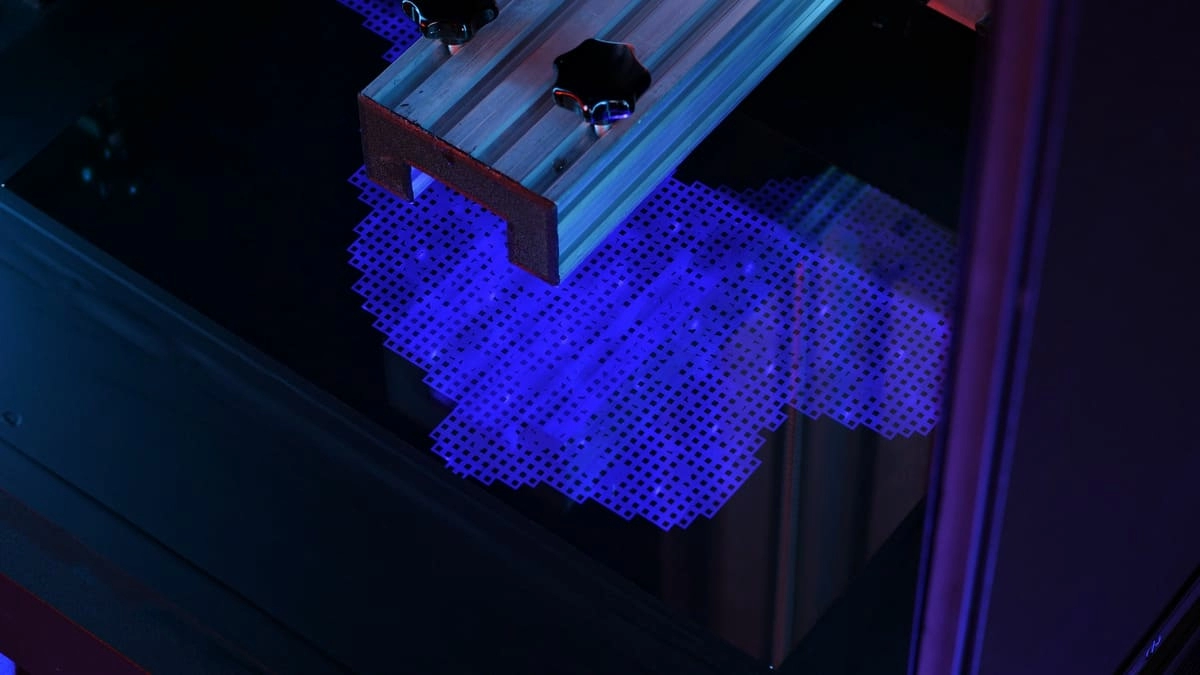

Разрешение матрицы составляет 7680 на 4320 пикселей, что и отражает приставка 8K из названия модели принтера. Размер одного пикселя на матрице составляет всего сорок три микрометра, что и позволяет этому принтеру создавать в крайне высокой степени детализированные материальные объекты!

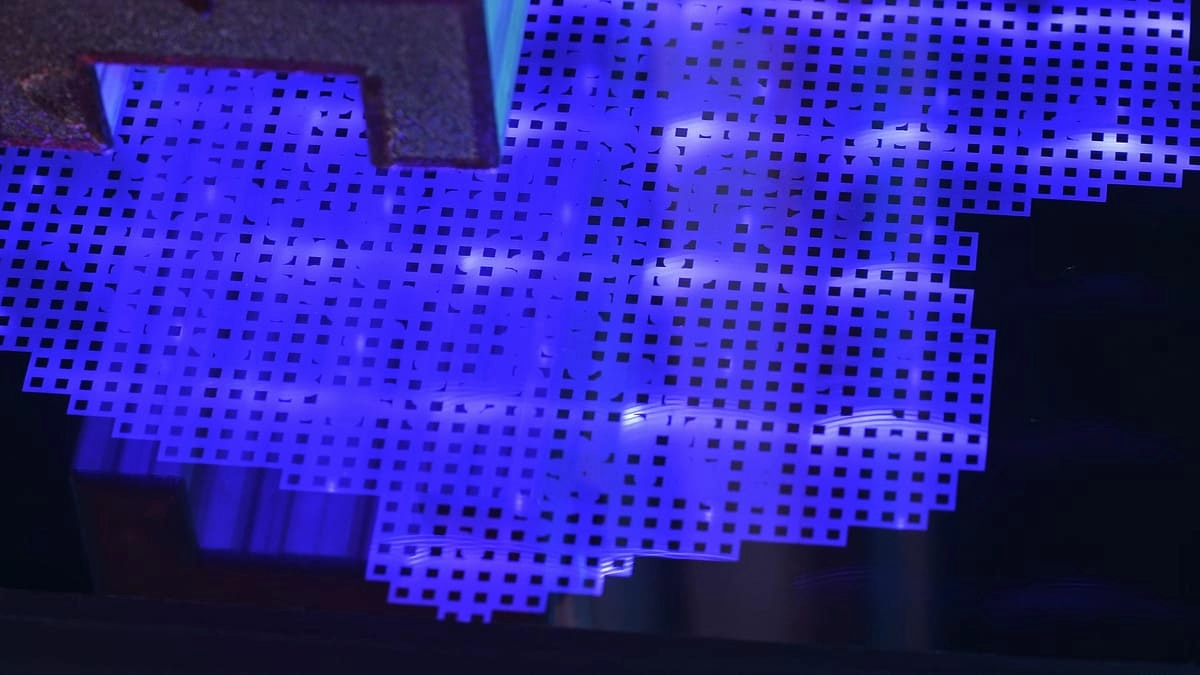

Разумеется, помимо детализации, в 3D-печати важна и скорость получения отпечатка. Для того, чтобы желаемый результат не приходилось ждать несколько дней, в принтере установлен мощный PARALED источник ультрафиолетового излучения с длиной волны четыреста пять нанометров.
Это первая и ключевая особенность, благодаря которой удаётся достигнуть быстрой скорости качественной печати. PARALED система направляет ультрафиолетовые лучи от источника наиболее параллельно, что позволяет максимально снизить процент потенциальных артефактов при печати, вызываемых застветкой смолы под углом, отличным от прямого.
Благодаря такому мощному источнику ультрафиолета при использовании быстроотверждаемых смол и максимально быстрых настроек печати, вы сможете получить готовый отпечаток высотой сорок сантиметров за менее чем двенадцать часов! И это включая полный цикл подготовки 3D-принтера к печати, а также промывку итогового отпечатка и его финишную засветку!
Разумеется, со светлыми, гибкими, инженерными и полупрозрачными смолами необходимо использовать более низкие скорости печати и более длительное время засветки, но, если вам необходимо получить результат быстрее и детализированнее, чем на любом FFF 3D-принтере,с Rex 8K у вас будет такая возможность!
Монохромная матрица формирует контур слоя модели, а источник света засвечивает за несколько секунд весь слой целиком. Это вторая причина, благодаря которой и удаётся достигнуть высокой скорости печати.

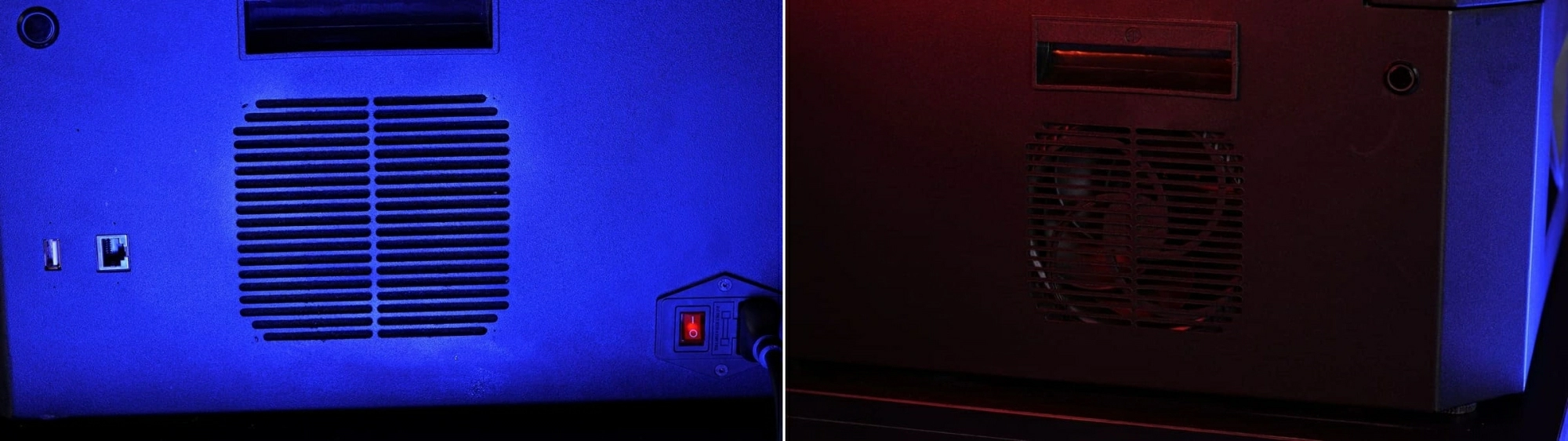

Для охлаждения мощного источника света внутри принтера предусмотрено активное охлаждение, задувающее воздух с одной стороны корпуса, и выдувающее его с другой.
Программное обеспечение

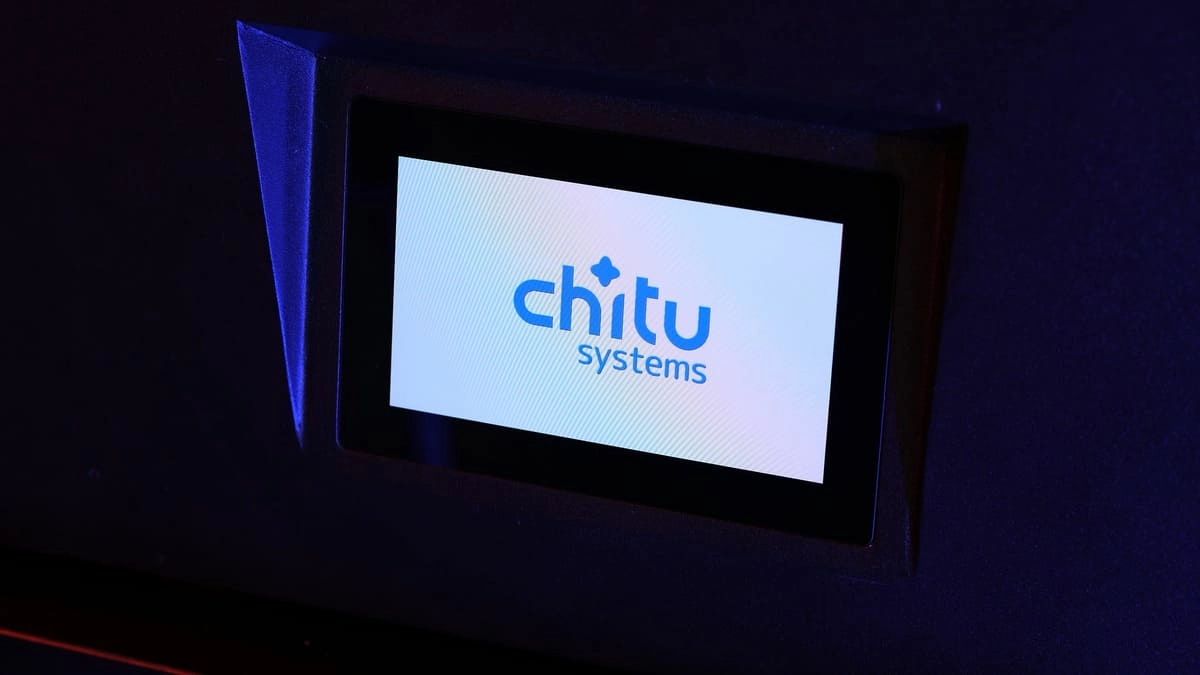

Для управления всем вышеперечисленным используется программное обеспечение CHITUBOX, а файлы печати нарезаются в одноимённом слайсере. Все нужные профили и настройки вы можете найти на нашем сайте в разделе «Служба поддержки».

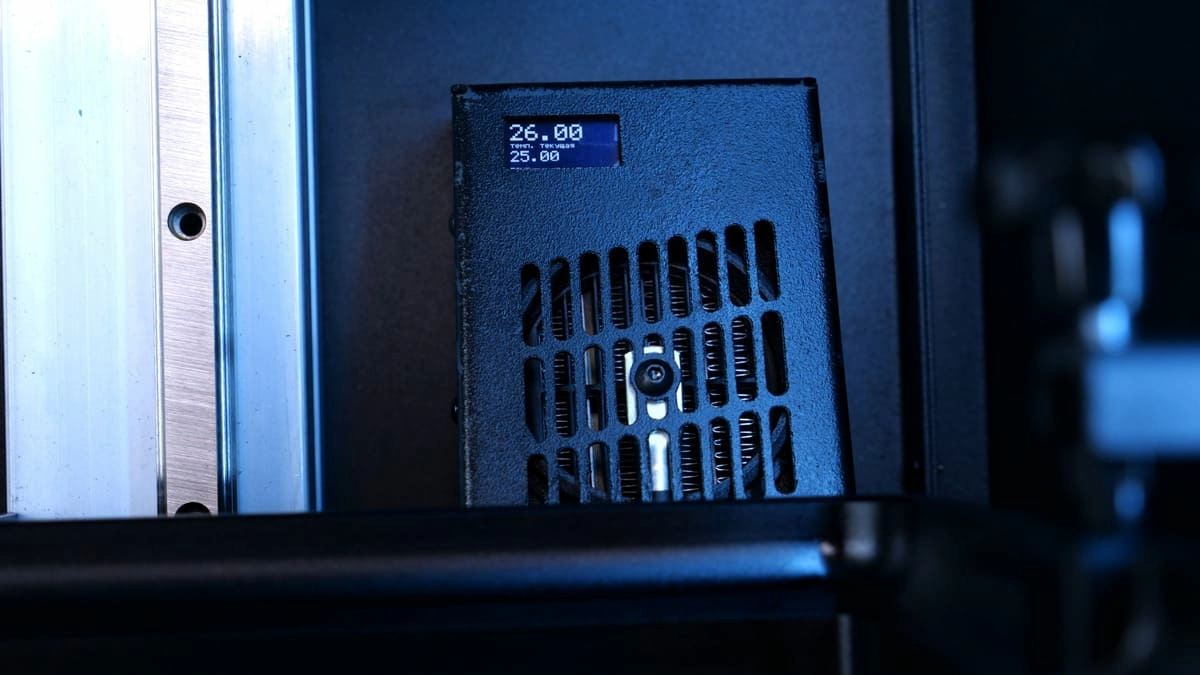

Модуль подогрева рабочей области

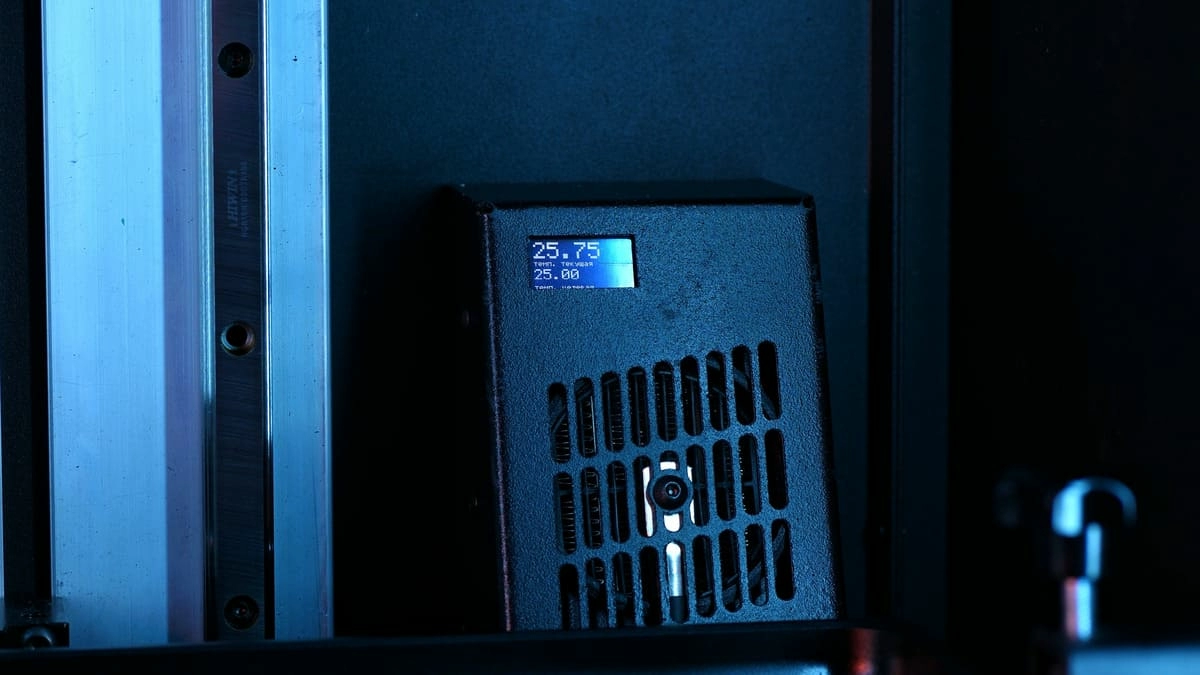

В нынешней ревизии Rex 8K обзавёлся и модулем подогрева рабочей камеры. Фотополимерные смолы чувствительны к температуре окружающей среды. Стандартными смолами лучше печатать при двадцати – тридцати градусах цельсия, а инженерным смолам может понадобиться нагрев и до сорока градусов. Для того, чтобы на Рексе можно было получить качественный результат из инженерных смол, а также в слабо отапливаемых помещениях, пригодится обогревательный модуль! У него свой отдельный дисплей и кнопка управления!

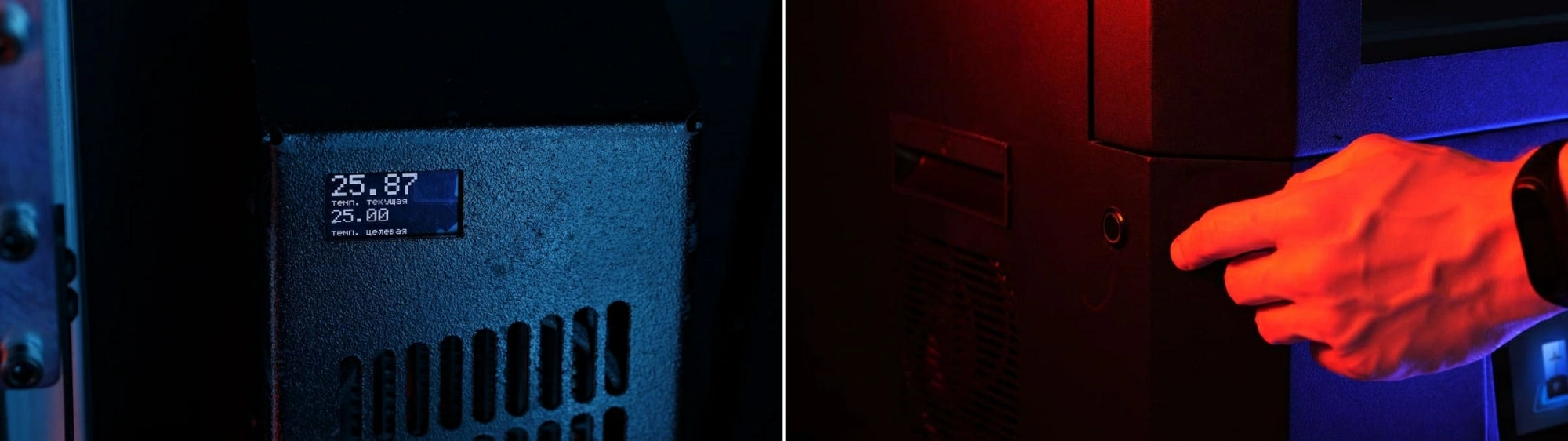

Всё просто и понятно – одно значение отражает текущую температуру в камере, а другое – температуру, до которой модуль будет прогревать камеру, если его включить. Управление модулем осуществляется всего одной кнопкой, которая находится снаружи левой стенки корпуса. Вместе с 3D-принтером пользователь получит видеоинструкции по использованию этого модуля, калибровке платформы, и так далее!

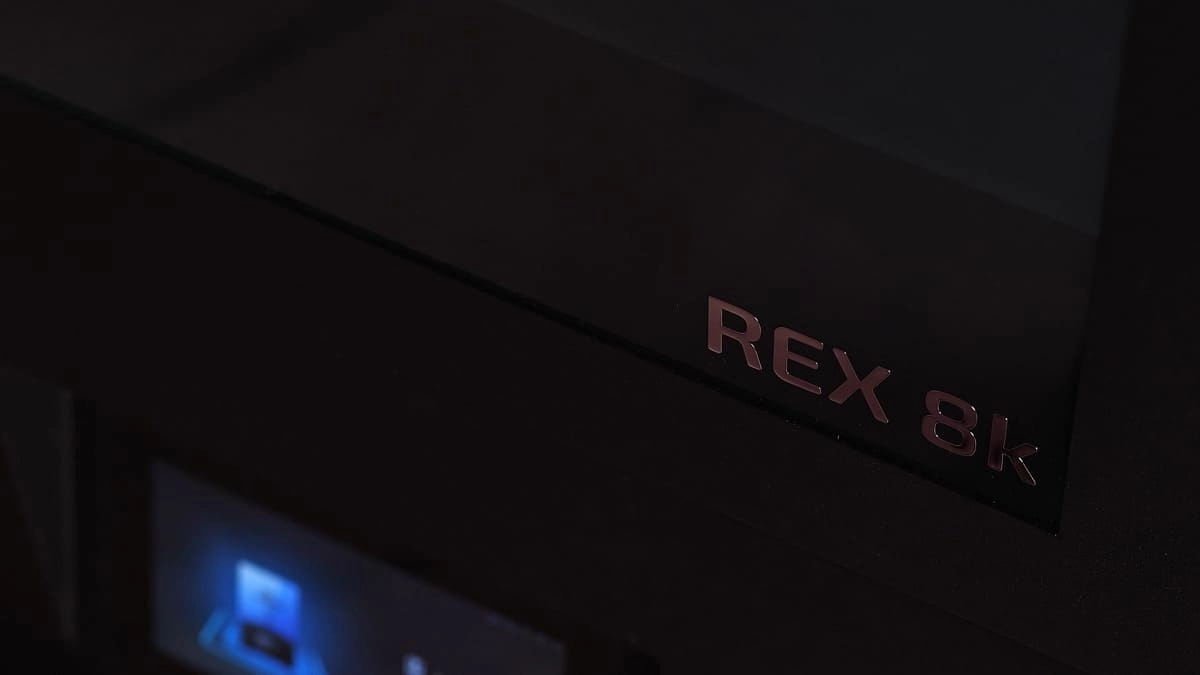

Rex 8K предназначен для печати всеми доступными фотополимерными смолами под засветку излучением с длиной волны в 405 нанометров. Мы рекомендуем печатать на нём с толщиной слоя от десяти до ста микрон. С большой областью печати принтер обретает и большой потенциал, который можно применить в решении весьма широкого спектра задач! На нём вы сможете создавать как прототипы и выжигаемые мастер-модели для ювелирного производства, так и архитектурные макеты внушительного размера и уровня детализации! При желании, вы можете напечатать на нём даже уникальный корпус для ПК под материнскую плату любого распространенного формата! И разумеется, декоративные статуэтки сложных форм в полный размер области печати на этом 3D-принтере будут особенно прекрасны!
Примеры печати

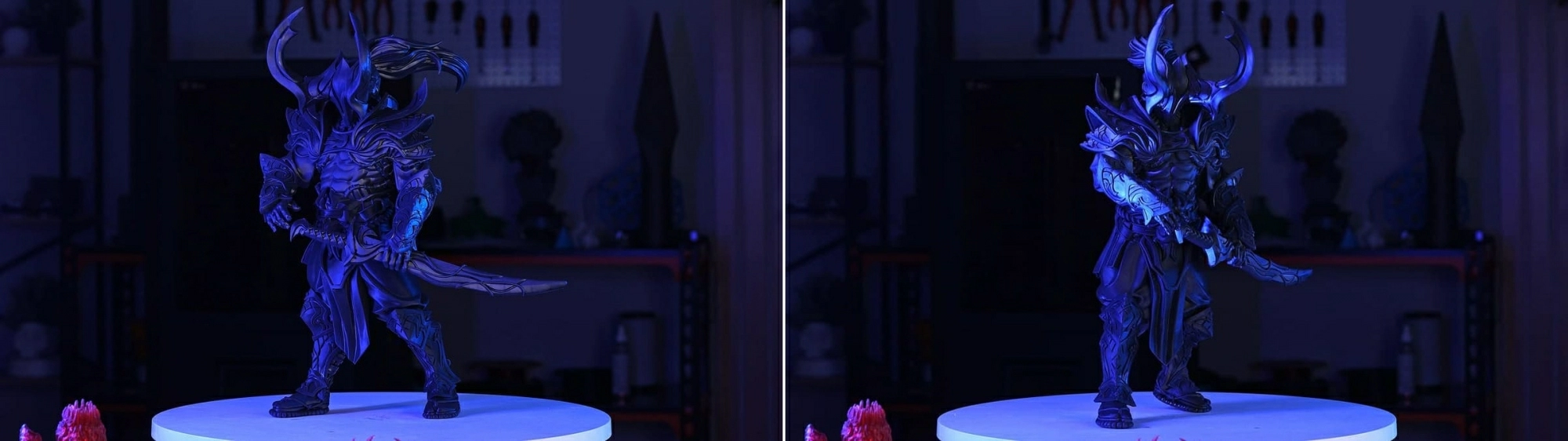

Давайте рассмотрим некоторые отпечатки, сделанные на Rex 8K!
Начнём с крупных объектов!

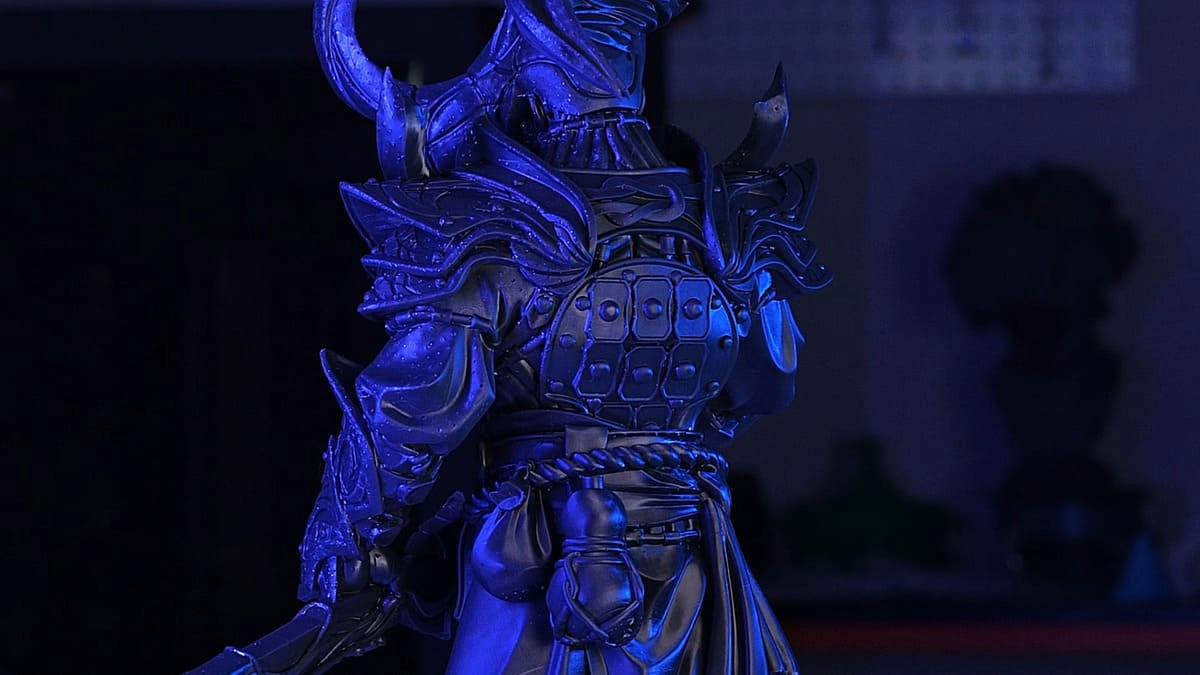

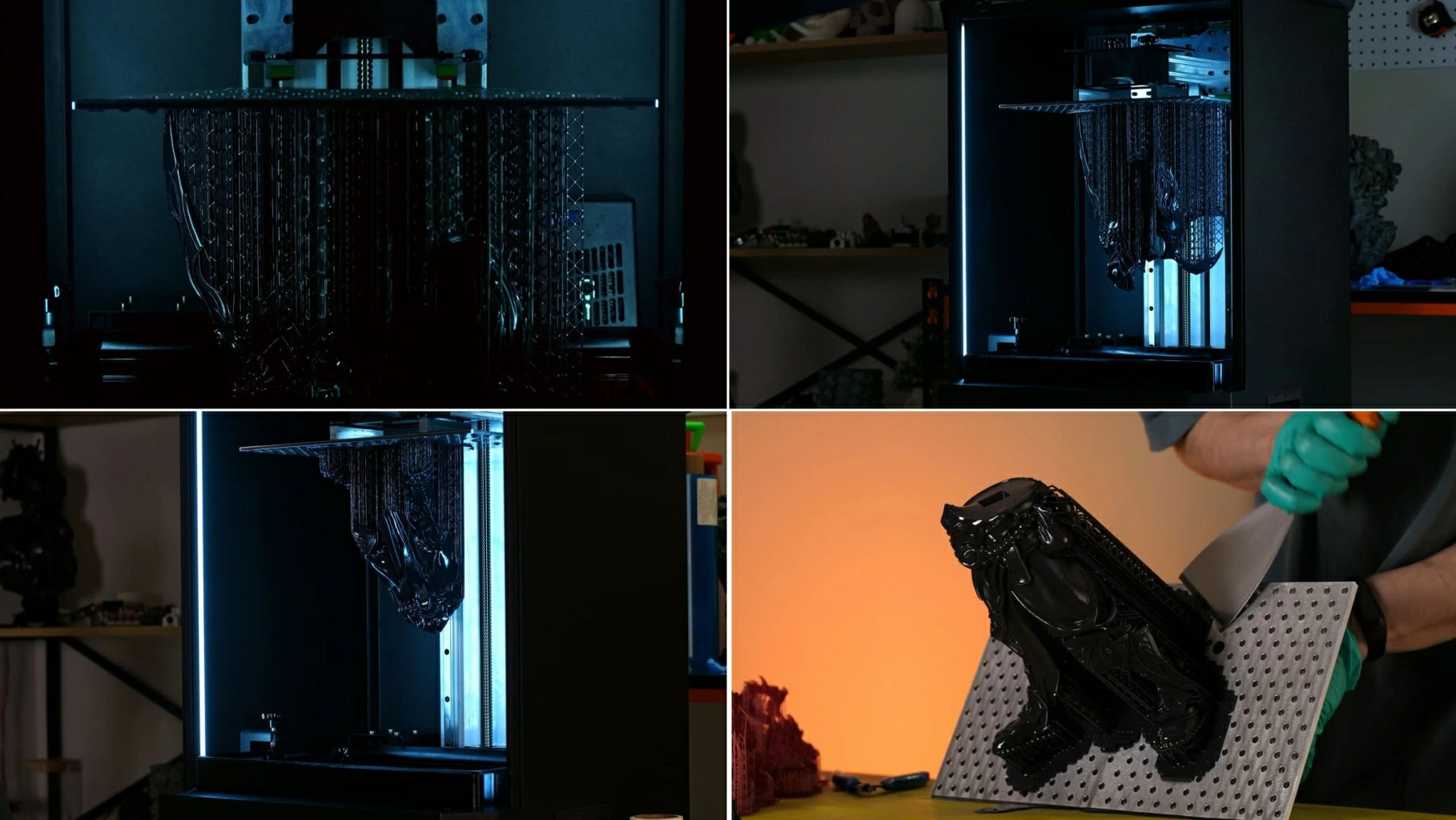

Я распечатал статуэтку самурая, состоящую из двух частей. На экране сейчас печать верхней части. Для печати я использовал смесь смол Anycubic Standard, чёрного и белого цветов, в пропорции примерно два к одному. Высота слоя тут равна пяти сотым миллиметра, длительность засветки на слой - три с половиной секунды. Эта печать заняла примерно 15 часов при высоте в районе 300 миллиметров. Принтер может печатать и быстрее, но я решил не рисковать, повышая скорость при использовании вручную смешанной смолы. Поддержки, кстати, на 95% сгенерированы автоматически.
Относительно недавно слайсер CHITUBOX обновился до версии 2.0. Повысилась стабильность работы слайсера и алгоритмов обнаружения потенциальных проблем при печати, а также заметно изменился дизайн программы. А на данный момент последним обновлением является 2.3. И я решил, пользуясь случаем, проверить качество автоматических поддержек. И они показали себя довольно хорошо. После автоматической расстановки, конечно, всё равно приходится перепроверять результат, и добавлять немного поддержек вручную, но этот процесс намного быстрее, чем расставлять абсолютно все поддержки самостоятельно. Расстановка поддержек вручную для крупной модели может занять и больше часа. Самурай полностью пропечатался без заметных искажений, так что я доволен результатом!

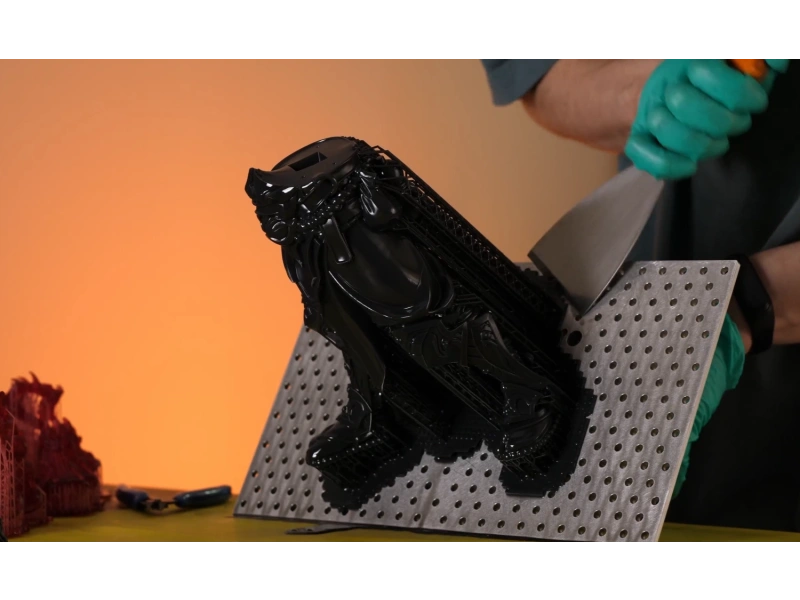

Разумеется, остались следы в местах контакта поддержек и модели, но при фотополимерной печати крупных тяжёлых объектов с этим мало что можно сделать без постобработки. Чтобы килограммовый объект не свалился в ванну со смолой под конец печати, он должен крепко висеть на поддержках, и это всегда оставляет следы. Общая высота этой статуэтки в итоге составила немного больше сорока сантиметров.
А теперь перейдём к более мелким и детализированным моделям! Эти отпечатки были изготовлены с высотой слоя в три сотые миллиметра из белой Standard смолы от Anycubic! Длительность засветки на слой тут 2,2 секунды. Перед вами модель Луны, созданную по картам, составленным NASA; очень детализированный фрактал на подложке; сетчатый листок; несколько колец.

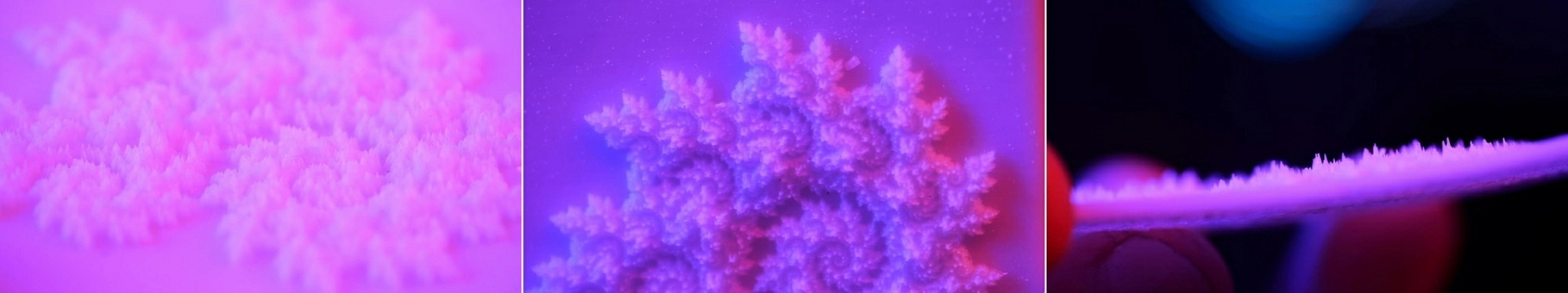

У фрактала очень хрупкий игольчатый рельеф, на нём наглядно видно степень детализации, которую можно достичь на REX 8К. Единственная проблема - как полноценно очистить такую поверхность, не повредив её, я так и не придумал. Так что пылинки вынужденно используются здесь в качестве объектов, демонстрирующих масштаб.

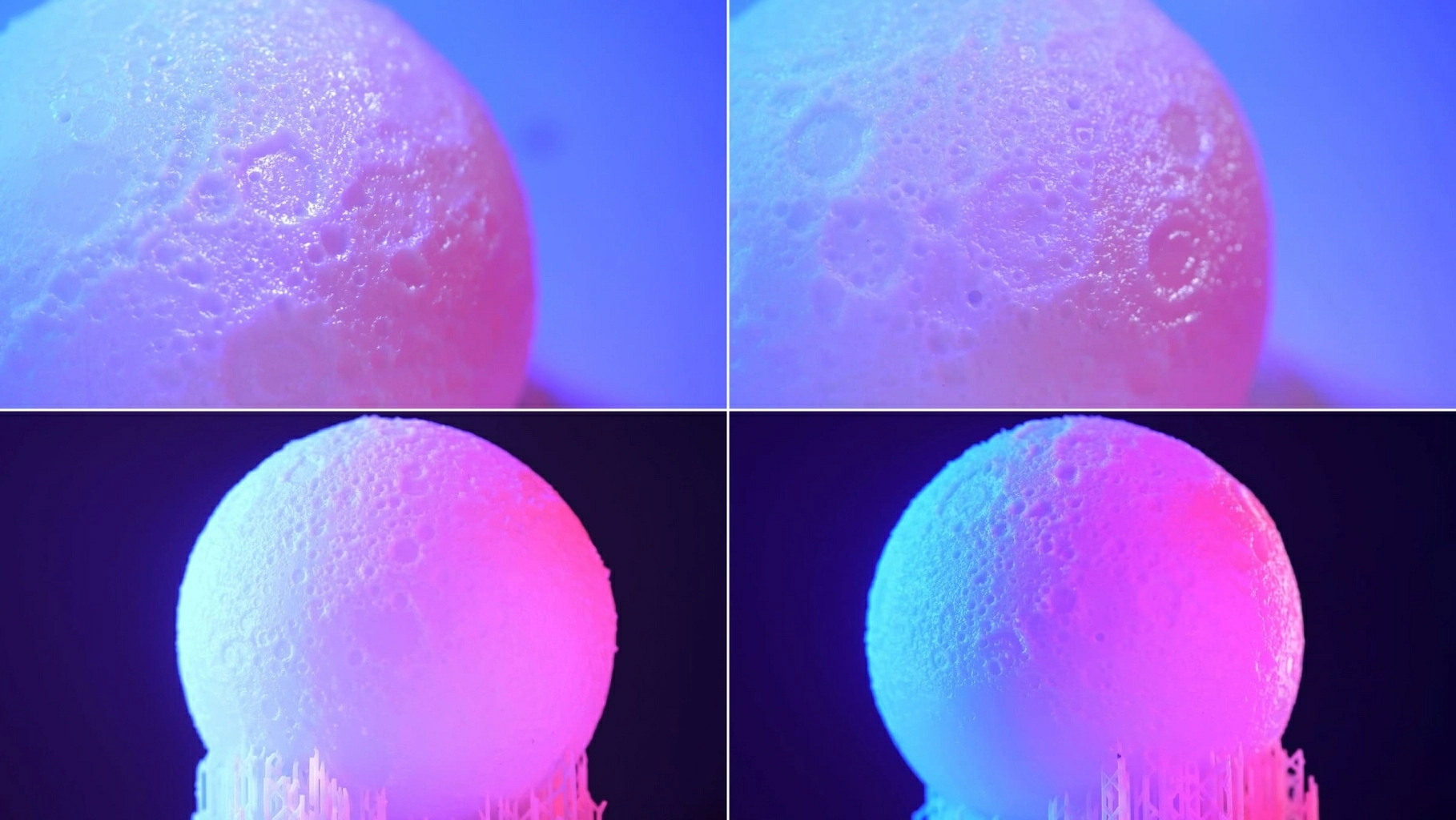

Переходим к Луне. Здесь тоже видно превосходную детализацию. Модель печаталась в уменьшенном масштабе, однако, несмотря на это, если сильно приглядеться, можно разглядеть не только слои печати, но и полигоны исходной модели. Этот отпечаток полый внутри. Отверстия для промывки модели изнутри запрятаны в подходящие по диаметру кратеры. А если добавить отверстие под небольшой светодиод и сам светодиод, то из белой смолы можно получить прекрасный миниатюрный ночник.

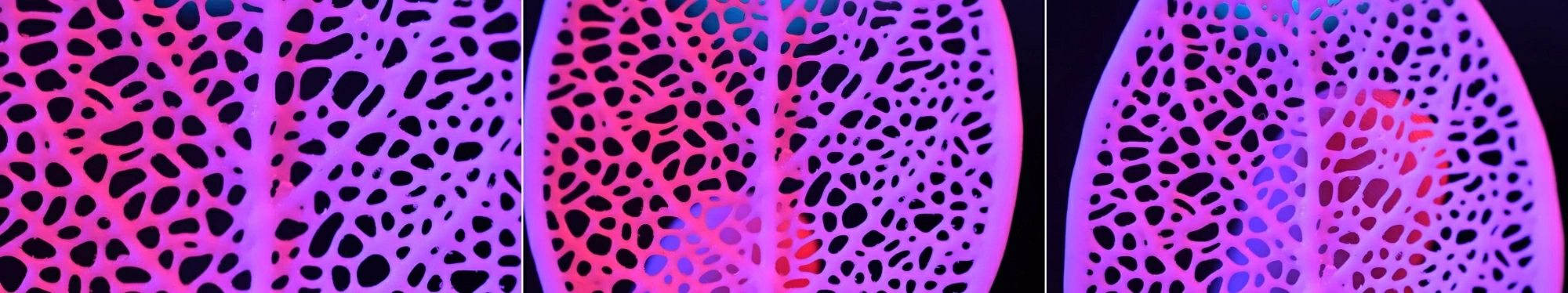

Далее сетчатый лист. У самых тонких элементов тут толщина чуть больше человеческого ногтя. Тем не менее, использовав тут в основном автоматические поддержки, я получил отпечаток с первого раза, и при этом все рёбра, кроме одного, распечатались без каких-либо деформаций! Для понимания масштаба объекта и его элементов на заднем плане вы можете лицезреть мой палец.

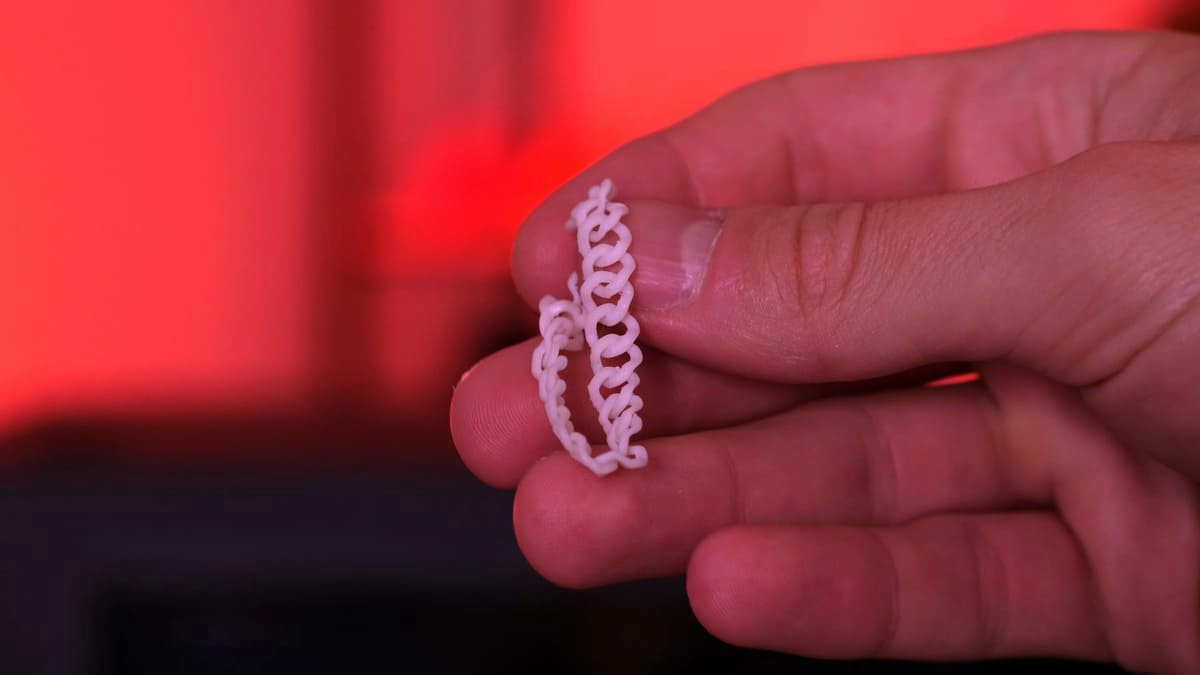

А вот маленькая цепочка из той же смолы и на тех же настройках! Тоже прекрасный результат!
Переходим к следующей модели. Это кольцо с московским гербом, выполненным в очень высоком качестве. Шероховатость на фоне тоже была смоделирована на исходной модели, и как видите, даже она перенеслась на отпечаток. На кольце можно разглядеть очень много мелких элементов. Присутствуют чешуйки на змее, видно сбрую на лошади, элементы доспеха и всё остальное! Что скажете, этот принтер возможно использовать в ювелирном деле? Если загрузить его печатью кольцами такого размера ярусами сверху донизу во всю область печати, то их там должно поместиться около тысячи, если не больше!
Ну и ещё немного высокодетализированных отпечатков!

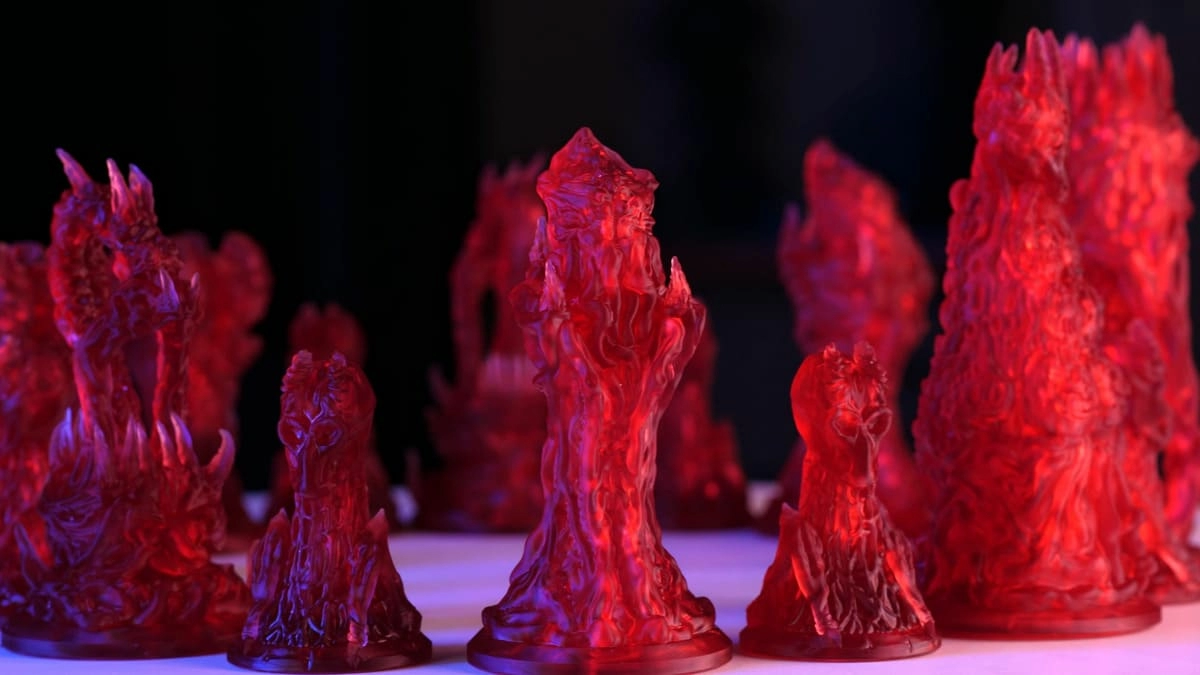

Этот пример отлично проиллюстрирует производительность пятнадцатидюймовой матрицы! Я нашёл комплект моделей уникальных шахмат на сайте Printables. Они вдохновлены творчеством Говарда Филипса Лавкрафта. Каждая фигура в зависимости от своей роли в шахматах изображает то или иное мифическое существо. Например, в роли слонов у нас тут Ктулху, а король - это Азатот. STL файлы моделей весят от 92 до 228 мегабайт. Модели действительно очень детализированные!

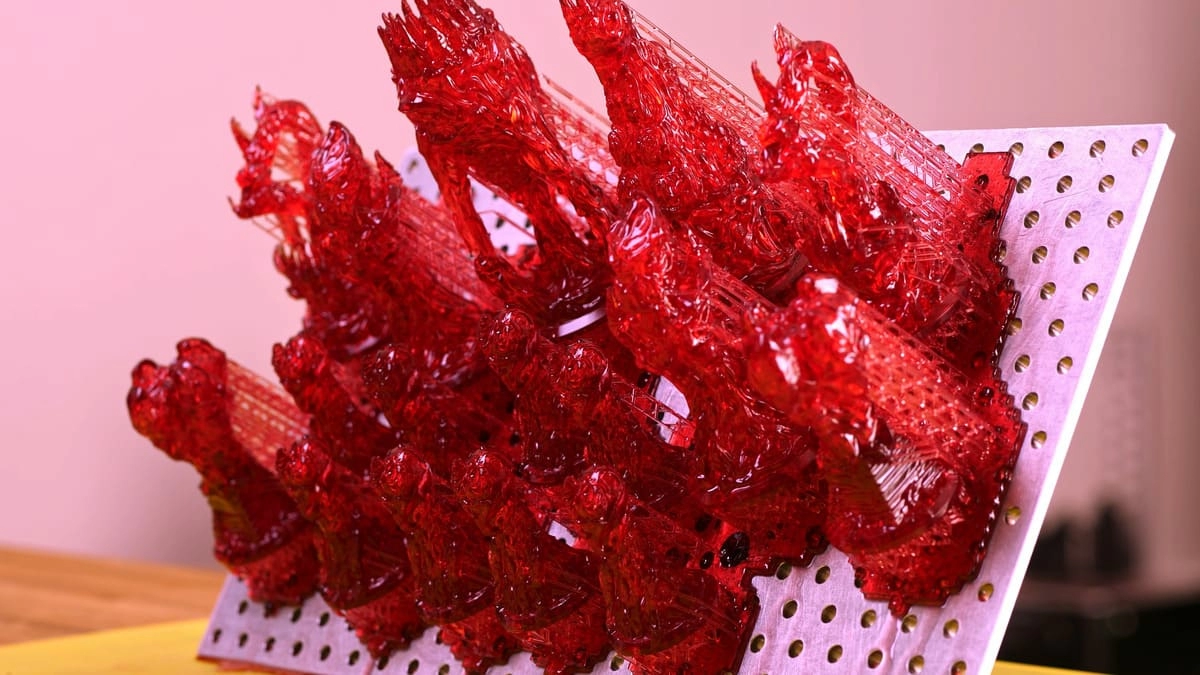

Так вот, в увеличенном в два раза масштабе на платформу принтера без проблем можно уместить весь комплект из шестнадцати фигур! Что я, собственно, и сделал! Печатал из красной полупрозрачной смолы Jamg He. Слой 0,03 миллиметра, длительность засветки на слой - 2,5 секунды.

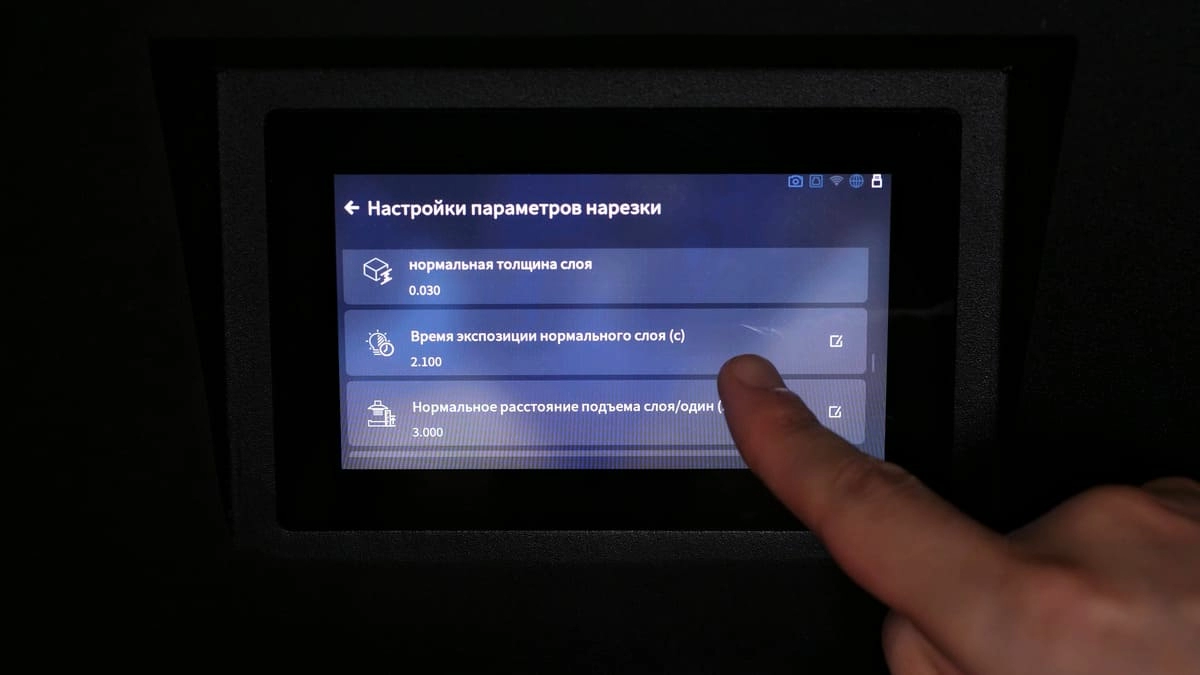

Кстати, принтер позволяет поменять длительность засветки и многие другие параметры прямо в процессе печати через меню на сенсорном экране! Это очень удобно!
Этот комплект отпечатался чуть более чем за 12 часов, так что чуть более чем за сутки можно изготовить все необходимые фигуры для игры. Останется только найти подходящую игральную доску! Качество отпечатков просто потрясающее! Некоторые фигуры имеют очень тонкие части, да и в целом непростую форму, но REX прекрасно справляется с печатью всего выше перечисленного!

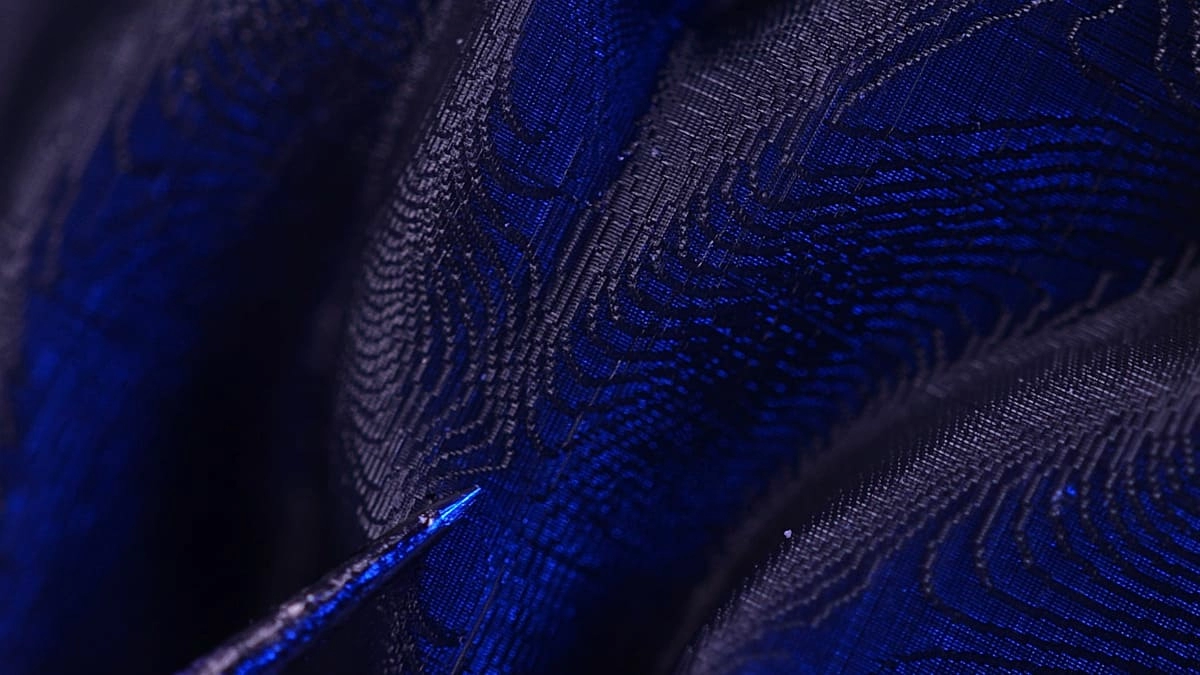

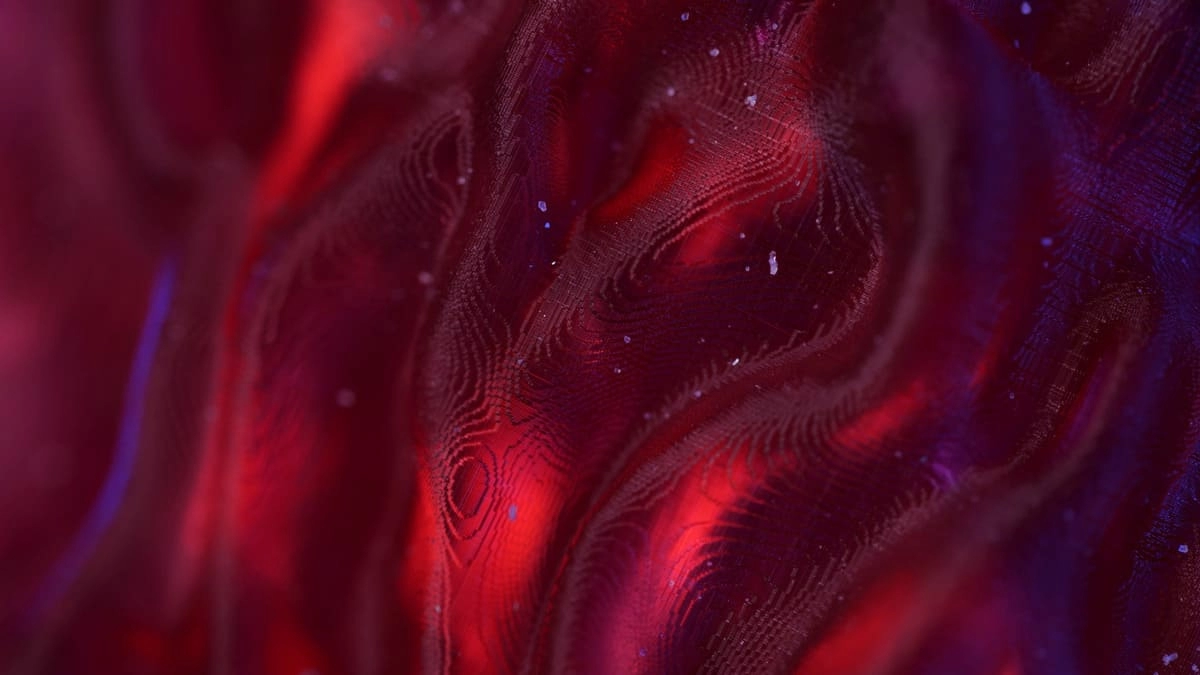

Давайте взглянем на эти фигуры сильно поближе! Человеческим глазом разглядеть работу пикселей довольно сложно, но через макрообъектив всё таки возможно разглядеть следы работы 3D-принтера. Модели полые, толщина стенки примерно полтора миллиметра. Как видите, они прекрасно засветились на всю глубину. Я не включал сглаживание слоёв при печати. И теперь отчётливо видно работу каждого пикселя!
А рядом в кадре иголка для шитья. Как видите, размер её острия близок к размеру одного пикселя на нашем 3D-принтере! А если грамотно настроить сглаживание слоёв при печати, то можно избавиться даже от столь мелкой пиксельной структуры!
