Зачем нужно выравнивание стола?
В большей степени результат 3Д печати зависит от филамента. Он ведет себя предсказуемо при определенных температурах, что позволяет контролировать его укладку и делает возможным печать объемных предметов.
При использовании 3D-принтера необходимо учитывать ряд факторов, чтобы получить качественный результат. Ровный стол для печати является одним из них, поскольку он позволяет материалу равномерно распределяться по поверхности.

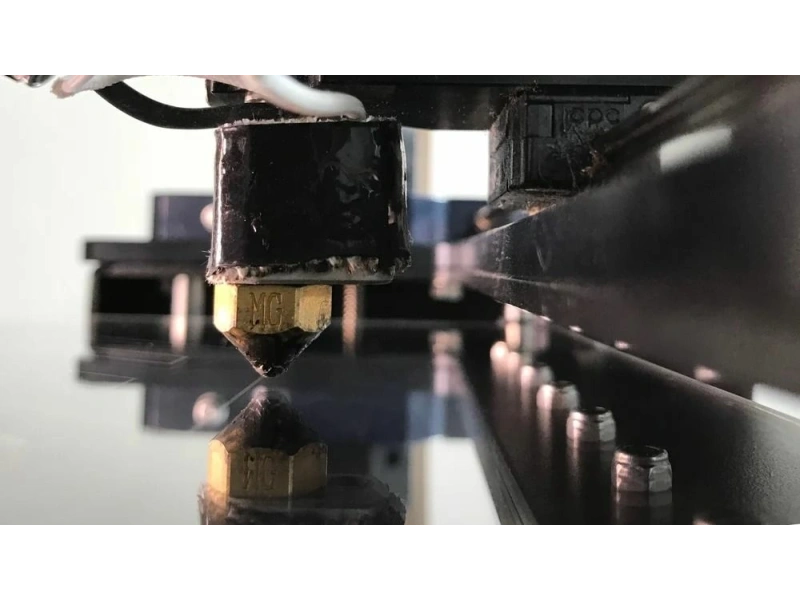

После выравнивания стола для печати нам нужно отрегулировать высоту по оси Z. Сначала мы делаем это вручную, чтобы сбалансировать поток пластика и его прилипание к поверхности. Затем мы устанавливаем полученное значение в программном обеспечении, чтобы принтер знал, какой зазор между соплом и рабочим столом.
Чтобы получить аккуратный первый слой, нам понадобится выровненный стол и правильный зазор сопла. Тогда у нас будет отличная основа для остального процесса 3D-печати.
Если с каким-то из этих параметров есть проблемы, Вы можете легко определить это по первому слою. Просто нужно знать, что искать!
Признаки того, что необходимо выровнять стол для печати
На выровненном столе первый слой должен выглядеть однородным. Несколько общих признаков необходимости выравнивания стола включают:
- Высота и ширина экструзии варьируются в зависимости от расположения на столе
- Зазор между линиями экструзии варьируется по всей поверхности стола
- Нить прилипает к поверхности только в некоторых местах
- Слой в некоторых местах отлипает от поверхности
Необходимые инструменты
Вот хороший минимальный набор инструментов, необходимых для регулировки стола и зазора между соплами:
- Калибровочный щуп: для регулировки зазора сопла Вам понадобится тонкий предмет такого размера, который вы можете удобно держать и перемещать между соплом и рабочим столом. Подойдет кусок обычной офисной бумаги размером примерно 100 x 40 мм. Мы предпочитаем использовать бумагу плотностью 120–160 г / м2.
- Отвертка или шестигранный ключ: один из этих инструментов может потребоваться для регулировки винтов на столе вашего принтера.
- Термостойкие перчатки: пригодятся для работы около разогретого сопла.
- Чистая хлопчатобумажная ткань и латунная щетка: потребуются для очистки сопла.
- Лезвие для бритвы или шпатель: пригодятся чтобы соскрести остатки пластика с поверхности рабочего стола.
- Мыло для посуды и чистая сухая хлопчатобумажная ткань также пригодятся для удаления пыли и грязи.
- Изопропиловый спирт: позволяет очищать несъемную поверхность стола 3Д принтера. Предварительно проверьте стойкость поверхности к спирту.
Подготовка
Очистите сопло
Если есть остатки пластика на кончике сопла, выравнивание стола и регулировку зазора сопла производить не стоит. Очистить сопло можно сухой хлопчатобумажной тканью.
Нагрейте сопло до температуры, при которой использовался заправленный пластик, и вытрите излишки пластика. Если этого оказалось недостаточно, можно использовать латунную щетку. Только будьте осторожны, не переусердствуйте, иначе жесткой латунной щетиной можно повредить сопло.
При работе вблизи разогретого сопла обязательно соблюдайте соответствующие меры безопасности, надевайте термостойкие перчатки и руководствуйтесь здравым смыслом.
Очистите поверхность стола
Как и в случае с соплом, поверхность стола вашего 3D-принтера также должна быть чистой. Для стеклянной поверхности можно использовать лезвие бритвы или шпатель, чтобы соскрести любые остатки пластика. Лезвие также подходит для других твердых поверхностей, но не используйте его на столе со специальным покрытием, которое может быть легко повреждено, например, с покрытием PEI.
После того, как мусор будет удален, мы можем приступить к мытью рабочей поверхности. Если ее можно снять, то просто вымойте обычным мылом для посуды и теплой водой. Для несъемной поверхности можно использовать изопропиловый спирт на бумажном полотенце или ткани. После этого вытрите насухо мягкой тканью.
Не касайтесь чистой рабочей поверхности голыми руками, так как это может привести к попаданию на нее кожного сала. Это может отрицательно повлиять на прилипание пластика к столу. Для различных покрытий стола могут применяться другие методы, поэтому обязательно проверьте характеристики принтера, чтобы не повредить поверхность.
Горячий или холодный?
Для процесса выравнивания стола не имеет значения, горячий или холодный стол и сопло, если только вы не планируете печатать исключительно с одним набором настроек. В этом случае нагрев до рабочих температур перед выравниванием может помочь обеспечить более точную настройку, но это не обязательно. Чтобы установить зазор сопла по оси Z, вы должны следовать инструкциям для вашей модели 3D-принтера. Если вы не уверены в правильности метода, начните с холодного сопла и стола.
Выравнивание стола 3D-принтера и регулировка зазора сопла
Ручное выравнивание стола 3D-принтера и регулировка высоты по оси Z может не получиться даже у опытных пользователей. Однако, как только вы разберетесь с основами процесса, вы легко овладеете этим полезным навыком.
Многие 3D-принтеры имеют автоматическое или полуавтоматическое выравнивание стола, но ручное выравнивание позволит улучшить нижний слой, и оно необходимо для повышения точности и согласованности автоматического выравнивания. Кроме того, если что-то будет не так с вашим первым слоем, вам будет легче найти проблему, когда вы понимаете, что происходит в процессе выравнивания.
1. НАЧНИТЕ С ПОДГОТОВКИ СТОЛА
У большинства 3D-принтеров FDM стол крепится с помощью трех или четырех регулируемых винтов в углах или по сторонам. Отрегулируйте каждый винт на пару оборотов, чтобы увеличить расстояние между соплом и столом.
2. ПЕРЕМЕСТИТЕ СОПЛО К СТОЛУ:
Теперь вам нужно поднести сопло к рабочей поверхности стола вручную или с помощью программного обеспечения, которое вы используете для управления 3D-принтером.
3. ОТРЕГУЛИРУЙТЕ СТОЛ:
Откалибровать стол 3D-принтера надо так, чтобы он был как можно более ровным во всех четырех углах и посередине.
Переместите сопло в угол стола и поместите калибровочный щуп между соплом и столом 3D-принтера. Если при перемещении щупа вперед и назад между соплом и столом нет сопротивления, отрегулируйте ближайший регулировочный винт стола, чтобы уменьшить зазор.
Будьте осторожны, чтобы не надавить на основание 3D-принтера (например, рукой), так как это может толкнуть платформу настолько, что зазор станет больше, чем он есть на самом деле. Снова используйте щуп, продолжая регулировать винт, пока не почувствуете легкое сопротивление щупа.
Повторите тот же процесс со всеми оставшимися углами. Когда углы настроены, переместите сопло в центр стола и убедитесь, что там чувствуется такое же сопротивление щупа.
Наконец, еще раз проверьте каждый угол и центр, так как корректировки одной точки могут повлиять на другие. Если настройка какой-то из точек сбилась, повторите всю процедуру, пока все пять точек не будут выровнены.
4. ОСМОТРИТЕ ПЕРВЫЙ СЛОЙ:

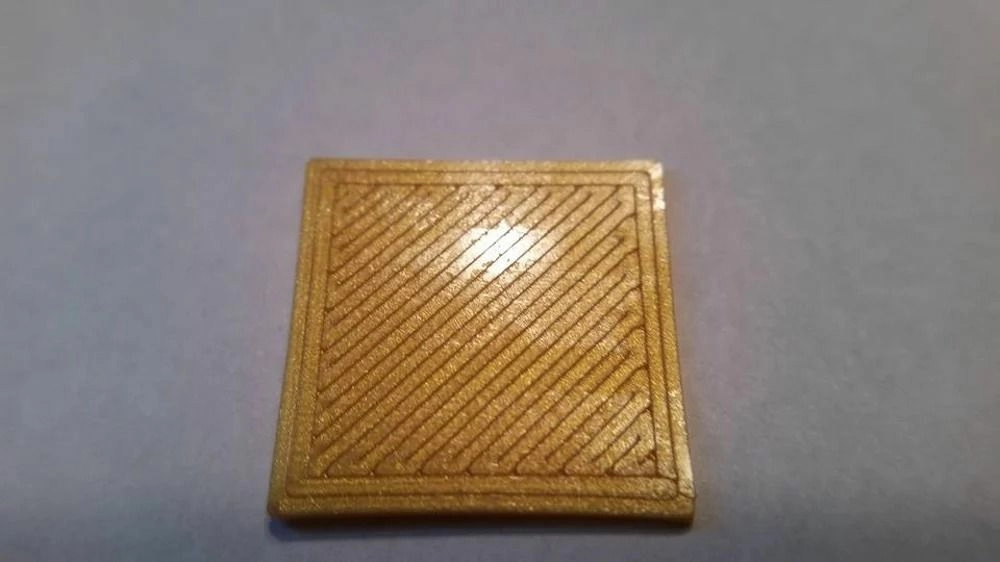

Перед выполнением полного задания на 3D-печать рекомендуется распечатать только первый слой, чтобы убедиться в успешном выравнивании стола. Если все получилось, первый слой должен выглядеть более или менее одинаково по всей поверхности. В противном случае вам может потребоваться повторная настройка.
В случае, если слой однородный, но слишком сплющенный (или не прилипает), может потребоваться регулировка смещения по Z, для изменения расстояния между соплом и столом.

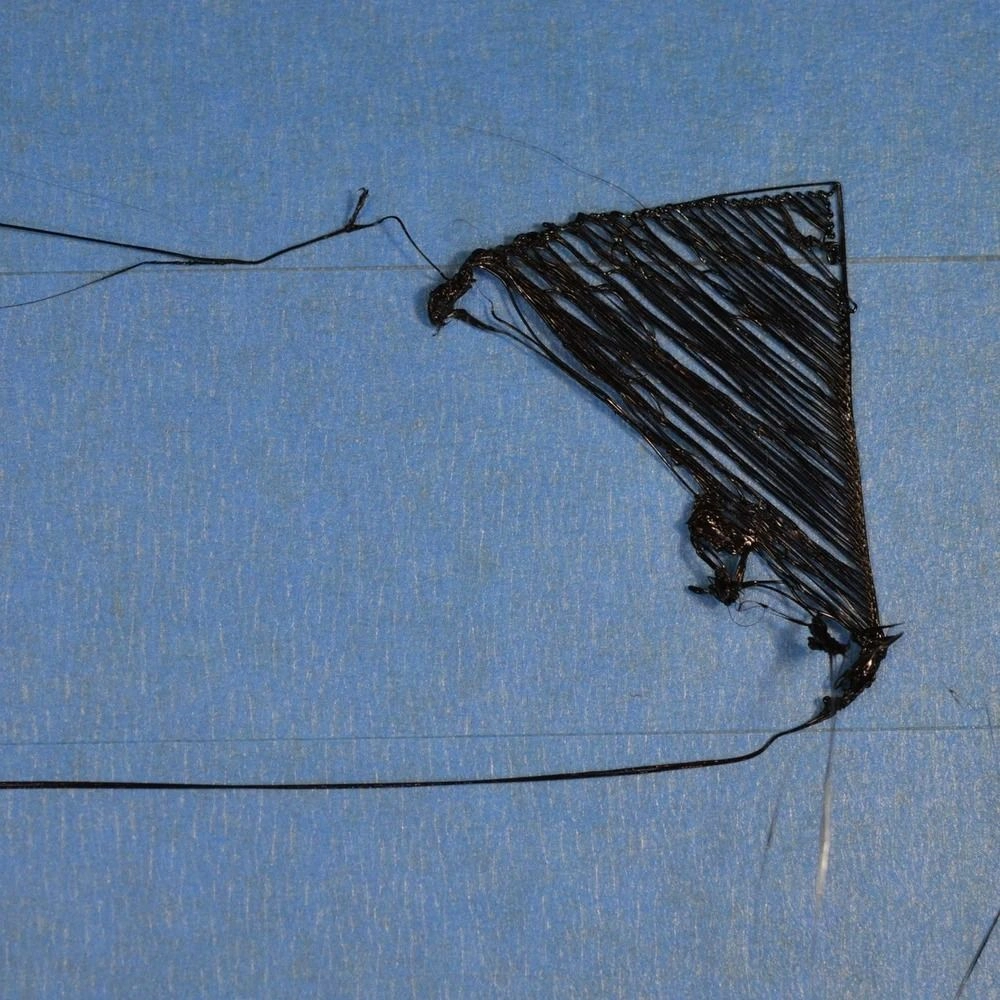

Признаки отсутствия зазора сопла
Устанавливая высоту Z, вы корректируете зазор между соплом и столом. Если зазор слишком велик или слишком мал, это будет видно по линиям первого слоя. Это может быть необходимо, в случае, если бумага, которую вы использовали для выравнивания стола, была не совсем нужной толщины, и ваш первый слой слишком тонкий или слишком толстый.
Второе применение параметра смещения Z - убедиться, что ваш первый слой имеет именно ту высоту, которая установлена в вашем слайсере. Это можно измерить, распечатав тест и измерив толщину штангенциркулем. Затем, надо отрегулировать смещение на нужную величину.
Во многих принтерах смещение по оси Z можно изменить непосредственно с помощью меню принтера. Однако, если такой опции нет, настройку можно найти и изменить в программном обеспечении слайсера.
ПРИЗНАКИ ТОГО, ЧТО ЗАЗОР СОПЛА СЛИШКОМ МАЛ:
- Первый слой едва заметен или очень тонкий
- Сопло цепляет пластик, уже находящийся на столе
- Пластик накапливается на сопле
- Пластик не выдавливается на стол
Чтобы исправить это, нужно увеличить смещение по оси Z, увеличив зазор сопла.
ПРИЗНАКИ СЛИШКОМ БОЛЬШОГО ЗАЗОРА СОПЛА:
- Пластик не прилипает к столу
- Пластик выходит как спагетти (закручивается)
В отличие от слишком маленького зазора, в этой ситуации надо наоборот - уменьшить смещение по оси Z, сделав зазор меньше.
Чтобы настроить смещение по оси Z, мы рекомендуем несколько раз напечатать простую тестовую модель, регулируя значение между тестами, чтобы убедиться, что зазор сопла оптимален.
